Наши постоянные клиенты занимаются полным циклом реализации инженерных систем, от их проектирования до запуска и обслуживания на объектах энергетики. Нам предложили поставить газовое оборудование с избыточным давлением Рампа разрядная на один из объектов.
Задача была поставлена на изготовление разрядной рампы под водород 01/03/200 Рис.1 и разрядной рампы под азот 01/04/200 Рис.3 для объекта ТЭЦ-9 в Москве. По проекту, газ из азотной рампы, после редуцирования, предназначен для продувки системы трубопроводов и ресиверов от остатков водорода. Водородная рампа работает, как приемный коллектор от 3 моноблоков Рис 2 с водородом и через регулятор давления подает газ для заполнения ресивера.
Рис.1 разрядная рампа под водород 01/03/200
Рис. 2 Моноблок* водородный
*-Газовый моноблок (моноблок) - это металлический контейнер, с соединенными в единую систему баллонами работающими под давлением. Обычно, в составе моноблока используются баллоны объемом 40, 50 литров (Рабочее давление 14,7 МПа, 19,6 МПа). Моноблок предназначен для хранения, транспортировки и выдачи газа на нужды потребителя. Газовые моноблоки используются в тех областях и производствах, где необходимо обеспечить непрерывное снабжение техническим газом в большом объёме, таких как машиностроение, строительство, металлургия и др
Приведем немного теории, чтобы была понятна терминология и принципы работы с водородом и азотом:
Водород (химический символ — H, от лат. hydrogenium) — химический элемент первого периода периодической таблицы химических элементов Д. И. Менделеева, с атомным номером 1.
Одноатомная форма водорода — самое распространённое химическое вещество во Вселенной, составляющее примерно 75 % всей барионной массы. Самый лёгкий из элементов периодической таблицы.
При стандартной температуре и давлении водород — бесцветный, не имеющий запаха и вкуса, нетоксичный двухатомный газ (химическая формула — H2), который в смеси с воздухом или кислородом горюч и крайне пожаро- и взрывоопасен. В присутствии других окисляющих газов, например фтора или хлора, водород также взрывоопасен. Водород играет особенно важную роль в кислотно-основных реакциях.
Эта информация дает нам понимание о свойствах газа и опираясь на ГОСТ-ы мы подобрали все составные части рампы и приступили к сборке.
Газ от трех моноблоков будет поступать в рампу РР 01-03-200., после редуцирования до 1 МПа бар, с помощью регулятора давления типа RP1AC производства A-Flow, в трубопровод ду 57х3,0. Для присоединения моноблоков к Рампе используем металлорукова ду 6 мм с накидной гайкой СП 21.8 1/14 LH на обоих концах. Следует отметить, что при работе с газообразным водородом используются левые резьбы. Это позволяет исключить возможность подключения кислородного оборудования (с правыми резьбами) и создать взрывоопасную смесь. Присоединение рампы к трубопроводу потребителя происходит через металлорукав ду 20 на выходе со сгоном для трубы 57 мм (Рис. 2.1)
Рис.2.1 Металлорукав ду 20 на выходе со сгоном для 57 мм
В водородной рампе РР 01/03/200 использовали Вентиль баллонный ВВ-88 для подключения к источнику, а переходник G3/4 –W27.8 для присоединения вентиля к рампе. Конструктивно предусмотрели и продувочный вентиль, который присоединяться к трубопроводу газосброса Рис. 2.2
Рис. 2.2. Вентиль баллонный ВВ-88, Переходник G3/4 –W27.8, Вентиль продувочный ВВ-88
Для удобства эксплуатации рампы и замены манометра установили Вентиль игольчатый Feilun ZF-06A1. Он может использоваться как манометрический вентиль, имеет на выходе резьбу М20х1.5 с рабочим давлением 22 МПа. На выходе из рампы использовали проходной запорный клапан К 1409-250. Рис.2.3.
Рис. 2.3. Манометрический вентиль, манометр, вентиль рамповый, Запорные клапаны моноблоков
По ходу движения рабочего газа устанавливается регулятор давления с диапазоном настройки выходного давления от 0 до 1 МПа. Клиент решил установить дополнительную защиту от повышения давления в линии трубопровода после редуктора. Поэтому регулятор оснащен предохранительным клапаном типа RV1 производителя Hy-Lok, с давлением срабатывания 0,96 МПа. Предназначение которого для сброс избыточного давления в трубопровод газосброса. Рис. 2.4.
Рис.2.4. Регулятор давления в комплекте с предохранительным клапаном на низкую линию.
Рис.3 разрядная рампа под азот 01/04/200
Азот (химический символ — N, от лат. Nitrogenium) — химический элемент 15-й группы (по устаревшей классификации — главной подгруппы пятой группы, VA) второго периода периодической системы Д. И. Менделеева с атомным номером 7.
Как простое вещество (при н. у.) азот — двухатомный газ (химическая формула — N2) без цвета, вкуса и запаха.
Один из самых распространённых элементов на Земле. Основной компонент воздуха: 78 % объёма.
Химически весьма инертен, однако реагирует с комплексными соединениями переходных металлов. Применяется как инертная среда для множества технологических процессов; жидкий азот — хладагент.
Сам по себе атмосферный азот слишком инертен, чтобы оказывать непосредственное влияние на организм человека и млекопитающих. Тем не менее, при повышенном давлении он вызывает наркоз, опьянение или удушье (при недостатке кислорода); при быстром снижении давления азот вызывает кессонную болезнь.
Продолжая практику корректного подбора составных частей, приступили к ее сборке азотной рампы.
Разрядная рампа Рис. 3 будет работать с обычными 40-ка литровыми баллонами, изготовленными по ГОСТ 949-73 . Газ от четырех баллонов с азотом под давлением 15МПА будет поступать в рампу РР 01-04-200. После редуцирования до давления 0,1 МПа, газообразный азот поступает в трубопровод размером 57х3,0мм. Для присоединения баллонов к Рампе используем металлорукова ду 6 мм на входе и выходе с накидной гайкой G3/4". Следующим этапом будет присоединение рампы к трубопроводу потребителя через металлорукав ду 20 на выходе со сгоном для трубы 57 мм (Рис. 2.1)
Рис.3.1 Металлорукав ду 20 на выходе со сгоном для 57 мм
В Азотной рампе РР 01/04/200 использовали Вентиль баллонный Feilun QJG150-4, DN4, PN200 для подключения к 40-ка литровому газовому баллону. Конструктивно предусмотрели и продувочный вентиль, который присоединяться к трубопроводу газосброса Рис. 3.2
Рис. 3.2. Вентиль баллонный Feilun QJG150-4, Вентиль продувочный Feilun QJG150-4
Для удобства эксплуатации рампы и замены манометра установили Вентиль игольчатый Feilun ZF-06A106A1 . Он может использоваться как манометрический вентиль, имеет на выходе резьбу М20х1.5 с рабочим давлением 22 МПа. На выходе из рампы использовали проходной запорный клапан Вентиль сетевой проходной Feilun QJT200-10, DN10, PN200 Рис.3.3.
Рис. 3.3. Манометрический вентиль, манометр, вентиль рамповый, Запорные клапаны по моноблокам
После рампы уславливается регулятор давления с диапазоном давлений от 0 до 1 МПа типа RP1AC производства A-Flow. Клиент решил установить дополнительную защиту от повышения давления в линии трубопровода после редуктора. Поэтому регулятор оснащен предохранительным клапаном типа RV1 производителя Hy-Lok, с давлением срабатывания 0,96 МПа. Предназначение которого для сброс избыточного давления в трубопровод газосброса. Рис. 3.4.

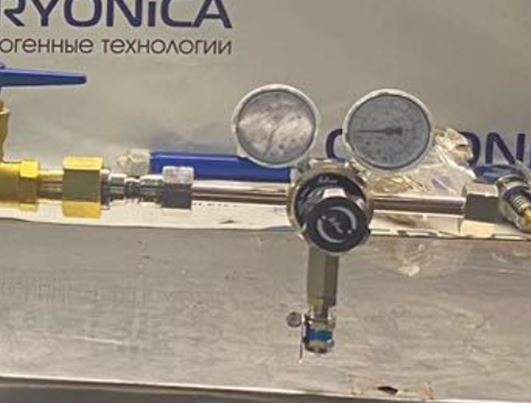

Рис.3.4. Регулятор давления в комплекте с предохранительным клапаном на низкую линию
При реализации этого заказа мы помогли решить клиенту несколько проблем:
- Увеличили срок эксплуатации с присоединением источников газа к рампам. Ранее использовали обычные змеевики мы предложили использовать металлорукова чем кратно увеличили срок использования.
- Удобство замены КИП путем использования манометрического вентиля. Ранее не использовалось.
3.Трубопроводы потребителя имеют ду 57 мм. Предложили использовать металлорукав со сгоном под приварку с одной стороны и стандартным штуцером G3/4" для присоединения к регулятору. Ранее использовали большое количество муфтовых переходников.
- Упростили конструкцию рамп и дополнительно обезопасили рампу на низкой линии предохранительной арматурой.
- Упростили подключения линии газосброса к рампе использовав стандартные резьбовые соединяя, соответствующие используемому газу.
- Выполнили отгрузку оборудования за 15 раб. дней вместо оговоренных 25 раб. дней.
- Уменьшили документальную нагрузку на оборудования, при проверках. На оборудование произведенное по нашему ТУ есть отказное письмо от Росстехнадзора об отказе в проведении обязательной сертификации заявленной продукции по ТР ТС 010 и 032
Комплект документов который входит в поставку с рампой:
- Паспорт и инструкция по эксплуатация разрядной рампы
- Паспорт и инструкция по эксплуатация баллонного вентиля
- Паспорт и инструкция по эксплуатация продувочного вентиля
- Паспорт и инструкция по эксплуатация рампового вентиля
- Паспорт и инструкция по эксплуатация манометра с отметкой с датой поверки
- Паспорт и инструкция по эксплуатация регулятора давления
- Паспорт и инструкция по эксплуатация предохранительного клапана с шильдиком
- Отказное письмо Ростехнадзора
