Купить газификатор, вы можете связавшись с нашими менеджерами.

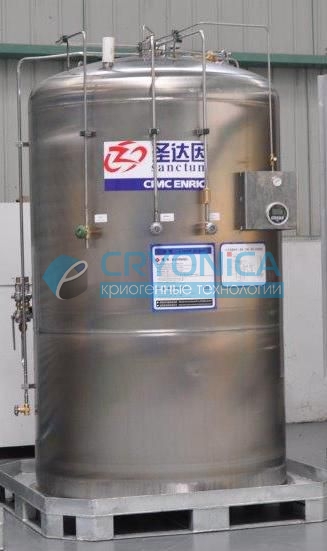

Газификатор холодный криогенный ГХК 1/2,8 для СПГ (подлежащий регистрации в органах Госгортехнадзора) - это комплексный агрегат, состоящий из криогенного сосуда (CFL 1/2,8) без продукционного испарителя, для хранения криогенного продукта и выдачи газообразных продуктов разделения воздуха под рабочим давлением. ГХК 2/1,6 для СПГ предназначены для свтраивания в уже существующие терминалы по раздаче жидкого криопродукта, либо газификации его через насосы и жидкостные испарители высокого давления.
Основные составляющие газификатора:
- Криогенный сосуд CFL-01/2,8 - изотермическая двустенная емкость, с перлитно-вакуумной изоляцией. Сосуд предназначен для транспортировки, хранения и выдачи жидкого криопродукта под заданным давлением.
- Испаритель подъема давления – атмосферный теплообменник небольшой производительности, предназначенный для поддержания постоянного заданного давления в сосуде. Давление в сосуде равно давлению жидкого криопродукта, выдаваемого в линию продукционного испарителя.
- Продукционный испаритель – газификатор сжиженного природного газа не имеет собстьвенного продукционного испарителя и предназначены для свтраивания в уже существующие терминалы по раздаче жидкого криопродукта, либо газификации его через насосы и жидкостные испарители высокого давления.
- Регулятор давления - Данный регулятор имеет два назначения:
-Регулировка давления в сосуде, функция экономайзера. Во время подъема давления, насыщенный пар с испарителя подъема давления проходит через регулятор давления в газовую фракцию внутреннего сосуда. Вследствие этой операции газификатор может поддерживать требуемое давление постоянно. Чрезмерное давление в газовой фракции может быть снижено через регулятор, во избежание срабатывания предохранительного клапана и потери газа.
-Снижение избыточного давления осуществляется автоматически, без вмешательства оператора.
- Комплект трубопроводов – комплект всех криогенных и газовых трубопроводов, соединяющих вышеперечисленные агрегаты между собой.
- Арматура – комплект запорной, регулирующей и предохранительной арматуры, которая согласно ПБ 03-576-03 (правила устройства и безопасной эксплуатации сосудов, работающих под давлением) должна быть установлена на всех агрегатах газификатора.
- Комплект КИП- приборы контроля давления и уровня жидкости в сосуде.
Холодный криогенный газификатор ГХК 1/2,8 для СПГ не столл популярен, как его аналоги для жидких кислорода. аргона и азота, из за низкого развития метановой инфрмаструктуры.
Преимущества:
Чистота получаемого продукта: внутренний сосуд изготовлен из нержавеющей стали, что гарантирует отсутствие химических связей между материалом сосуда и рабочей средой, это в свою очередь гарантирует повышенную чистоту получаемого газообразного продукта. Это преимущество дало газификаторам широкое применение в науке, процессах изучения состава материалов, лазерной резке металла, и других технологических процессах, требующих повышенной чистоты газа.
Технологическое удобство: газификатор ГХК 1/2,8 для СПГ способен заместить около 100-та стандартных 40-ка литровых баллонов. При эксплуатации газификатора нет необходимости в перевозке, разгрузке и погрузке громоздких и опасных баллонов. Достигается значительная экономия при транспортных затрат. Отсутствуют операции подключения и отключения баллонов в газовой рампе.
Экономия пространства: криогенный сосуд, который содержит в себе сжиженный газ занимает примерно в 10 раз меньше места чем стандартные 40-ка литровые баллоны с эквивалентным количеством газа. Сжиженный газ, при испарении расширяется примерно в 650-700 раз по объему. Даже при условии сильного сжатия (давление в 40-литровом баллоне равно 150 кгс/см ), что повышает опасность, газообразный продукт и его стальная тяжелая оболочка занимают большое количество пространства.
Безопасность: Газификатор холодный криогенный ГХК 1/2,8 для СПГ имеет рабочее давление до 28 кгс/см , когда рабочее давление стандартного баллона равно 200 кгс/см . Из-за своего объема, газификатор обеспечивает производство беспрерывно в течение значительного промежутка времени, следовательно, рабочие не имеют к нему постоянного и неупорядоченного доступа, что повышает общую безопасность производства.
Экономическая целесообразность: стоимость жидкого криопродукта ориентировочно на 40-50% ниже, чем стоимость газообразного продукта в стандартных баллонах. Производитель газообразного продукта не несет расходы по газификации, наполнению, погрузке и хранению баллонов, что позволяет ему снизить розничную цену на жидкие продукты разделения воздуха. В зависимости от комплектации, газификаторы имеют срок окупаемости от 6 месяцев до нескольких лет.
