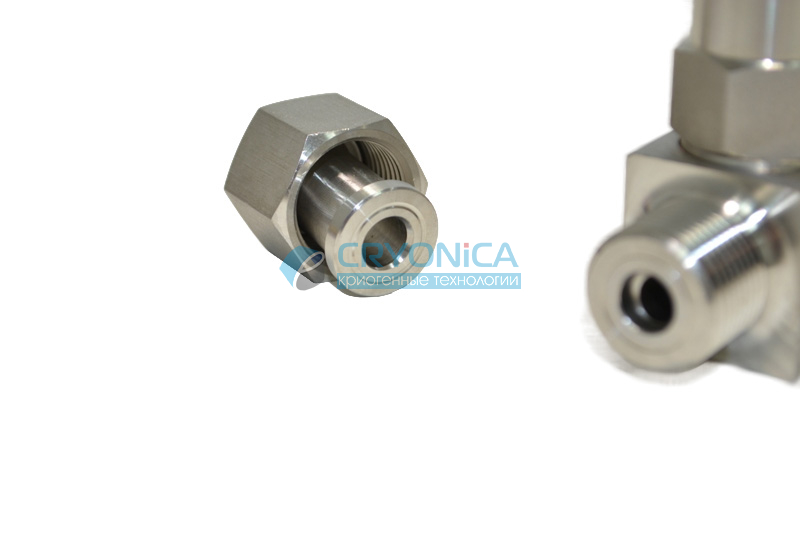

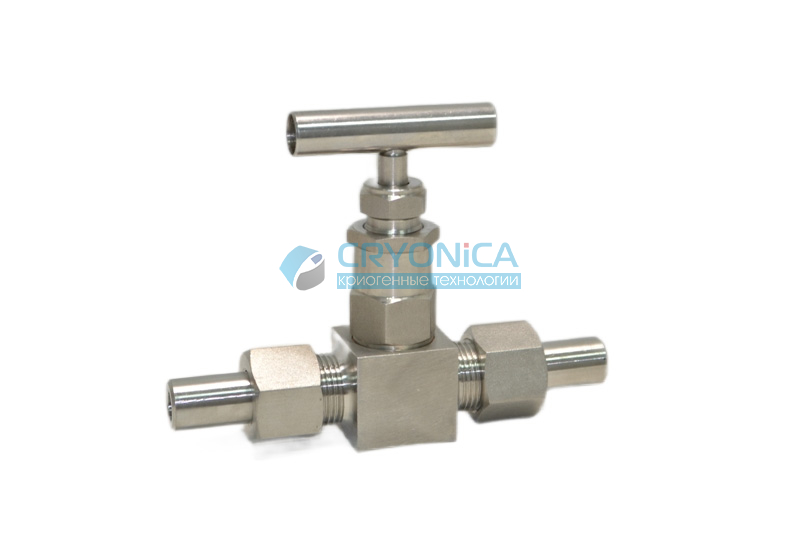

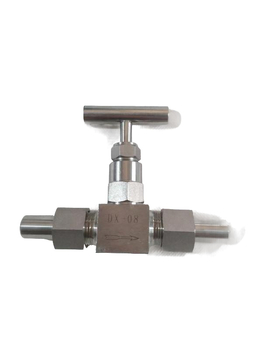

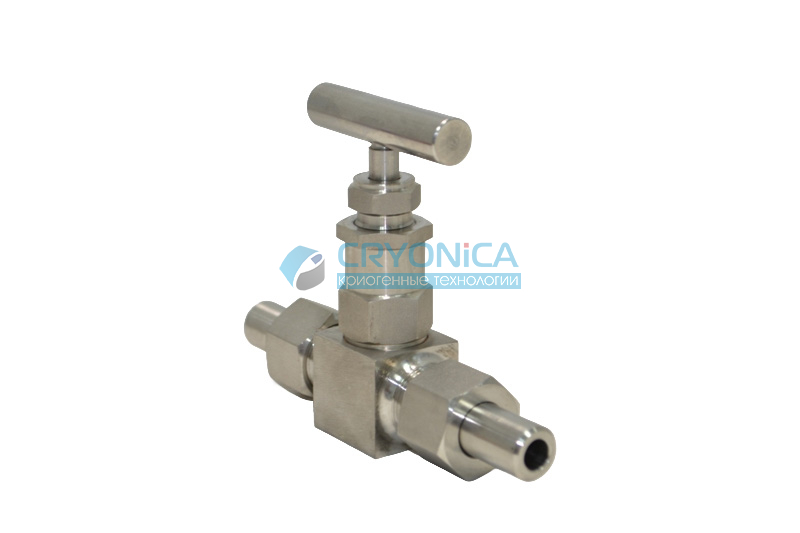

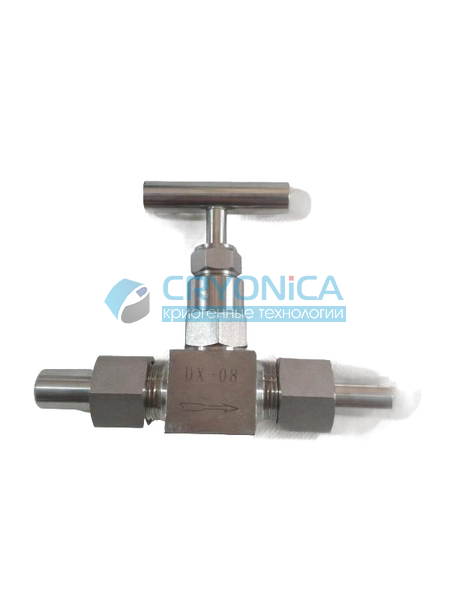

Запорный газовый угловой игольчатый клапан DX-08, предназначенный для установки в газовые магистрали высокого давления (до 5 МПа). Предназначен для установки на магистральные технологические или медицинские трубопроводы. Игольчатый клапан DX-08 имеет на выходе штуцер под приварку трубы с проходным сечением 8мм. Ниппель под приварку является сьемным элементом. Присоединительный рахзмер собственно клапана М20х1,5 . За счет широкого диапазона рабочих сред, высокого рабочего давления и проходного сечения в 8 мм клапан DX-08 универсален и подходит в 90% случаев прокладки стационарных трубопроводов в производственных цехах или ЛПУ. Клапан обезжирен для работы в кислороде.
Модельный ряд:
|

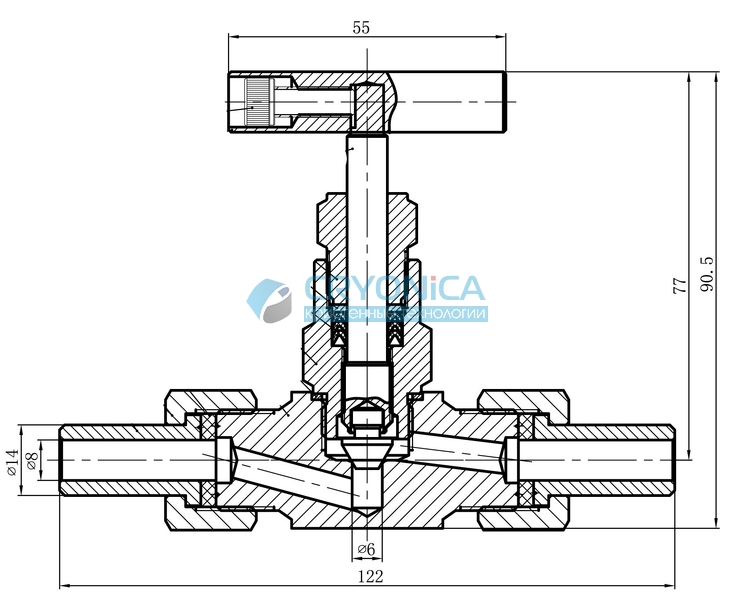

Тип |
Размеры, мм |
|||||||
|
Hо |
Hз |
L |
D |
D1 |
D2 |
B |
Масса, кг |
|
|
DX-08 |
123 |
120 |
140 |
Ø97 |
Ø8 |
Ø14 |
M20x1,5 |
0,4 |
