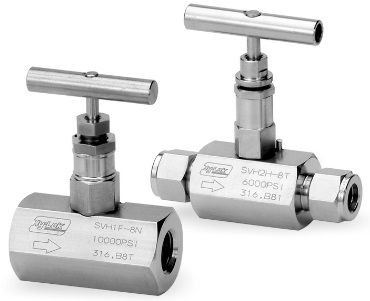

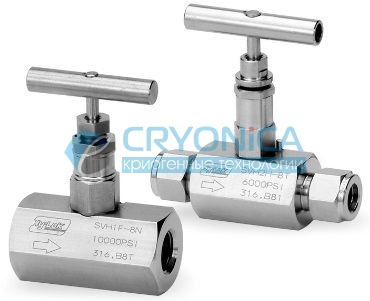

Игольчатые клапаны Hy-Lok серии SVH.
Особенности:
- Рабочее давление до 690 бар (10000 psig) при 38 °С
- Диапазон температур от -54°С до 232 °С при стандартном PTFE уплотнении и до 649 °С с уплотнением Grafoil
- Материал нержавеющая сталь, углеродистая сталь или Монель
- 100% заводская проверка на герметичность
- Рабочее давление до 100Па при температуре -60°С
Клапаны SVH1 на давление до 690 бар
Таблица размеров для клапанов SVH1
| Заказной код | Ду, мм | Cv* | Подсоединения | Размеры, мм | |||||||||
| Входные | Выходные | L | L1 | L2 | L3 | S | F | H | |||||
|
SVH1 |
F | -4N- | 5,0 | 0,52 | 1/4’’ NPT внутренняя | 1/4’’ NPT внутренняя | 76,2 | 38,1 | 38,1 | 57,2 | 38,1 | 64,0 | 90,0 |
| MF | -4N- | 5,0 | 0,52 | 1/4’’ NPT наружная | 1/4’’ NPT внутренняя | 76,2 | 38,1 | 38,1 | 57,2 | 38,1 | 64,0 | 90,0 | |
| F | -8N- | 5,0 | 0,52 | 1/2’’ NPT внутренняя | 1/2’’ NPT внутренняя | 76,2 | 38,1 | 38,1 | 57,2 | 38,1 | 64,0 | 90,0 | |
| F | -12N- | 5,0 | 0,52 | 3/4’’ NPT внутренняя | 3/4’’ NPT внутренняя | 84,0 | 42,0 | 42,0 | 62,5 | 41,0 | 64,0 | 91,5 | |
| MF | -6N- | 5,0 | 0,52 | 3/8’’ NPT наружная | 3/8’’ NPT внутренняя | 82,2 | 44,1 | 38,1 | 57,2 | 38,1 | 64,0 | 90,0 | |
| MF | -8N- | 5,0 | 0,52 | 1/2’’ NPT наружная | 1/2’’ NPT внутренняя | 87,1 | 49,0 | 38,1 | 57,2 | 38,1 | 64,0 | 90,0 | |
| H | -4T- | 5,0 | 0,52 | 1/4" Hy-Lok | 1/4" Hy-Lok | 38,1 | 64,0 | 90,0 | |||||
| H | -8T- | 5,0 | 0,52 | 1/8" Hy-Lok | 1/8" Hy-Lok | 38,1 | 64,0 | 90,0 | |||||
| H | -6M- | 5,0 | 0,52 | 6 мм Hy-Lok | 6 мм Hy-Lok | 84,9 | 42,4 | 42,4 | 38,1 | 64,0 | 90,0 | ||
| H | -8M- | 5,0 | 0,52 | 8 мм Hy-Lok | 8 мм Hy-Lok | 38,1 | 64,0 | 90,0 | |||||
| H | -10M- | 5,0 | 0,52 | 10 мм Hy-Lok | 10 мм Hy-Lok | 38,1 | 64,0 | 90,0 | |||||
| H | -12M- | 5,0 | 0,52 | 12 мм Hy-Lok | 12 мм Hy-Lok | 38,1 | 64,0 | 90,0 | |||||
Клапаны SVH2 на давление до 414 бар
Таблица размеров для клапанов SVH2
| Заказной код | Ду, мм | Cv* | Подсоединения | Размеры, мм | |||||||||
| Входные | Выходные | L | L1 | L2 | L3 | S | F | H | |||||
|
SVH2 |
F | -4N- | 5,0 | 0,52 | 1/4’’ NPT внутренняя | 1/4’’ NPT внутренняя | 76,2 | 38,1 | 38,1 | 54,1 | 32,0 | 64,0 | 88,5 |
| F | -6N- | 5,0 | 0,52 | 3/8’’ NPT внутренняя | 3/8’’ NPT внутренняя | 76,2 | 38,1 | 38,1 | 54,1 | 32,0 | 64,0 | 88,5 | |
| F | -8N- | 5,0 | 0,52 | 1/2’’ NPT внутренняя | 1/2’’ NPT внутренняя | 76,2 | 38,1 | 38,1 | 54,1 | 32,0 | 64,0 | 88,5 | |
| F | -12N- | 5,0 | 0,52 | 3/4’’ NPT внутренняя | 3/4’’ NPT внутренняя | 76,2 | 38,1 | 38,1 | 57,2 | 38,1 | 64,0 | 91,5 | |
| MF | -8N- | 5,0 | 0,52 | 1/2’’ NPT наружная | 1/2’’ NPT внутренняя | 88,9 | 56,1 | 32,8 | 48,8 | 32,0 | 64,0 | 88,5 | |
| MF | -12N- | 5,0 | 0,52 | 3/4’’ NPT наружная | 3/4’’ NPT внутренняя | 114,3 | 76,2 | 38,1 | 57,2 | 38,1 | 64,0 | 91,5 | |
| H | -6T- | 5,0 | 0,52 | 3/8" Hy-Lok | 3/8" Hy-Lok | 91,2 | 45,6 | 45,6 | 61,6 | 32,0 | 64,0 | 88,5 | |
| H | -8T- | 5,0 | 0,52 | 1/2" Hy-Lok | 1/2" Hy-Lok | 96,2 | 48,1 | 48,1 | 64,1 | 32,0 | 64,0 | 88,5 | |
| H | -6M- | 5,0 | 0,52 | 6 мм Hy-Lok | 6 мм Hy-Lok | 32,0 | 64,0 | 88,5 | |||||
| H | -8M- | 5,0 | 0,52 | 8 мм Hy-Lok | 8 мм Hy-Lok | 32,0 | 64,0 | 88,5 | |||||
| H | -10M- | 5,0 | 0,52 | 10 мм Hy-Lok | 10 мм Hy-Lok | 32,0 | 64,0 | 88,5 | |||||
| H | -12M- | 5,0 | 0,52 | 12 мм Hy-Lok | 12 мм Hy-Lok | 32,0 | 64,0 | 88,5 | |||||
| SW | -4P- | 5,0 | 0,52 | 1/4" под приварку | 1/4" под приварку | 65,0 | 32,5 | 32,5 | 48,5 | 32,0 | 64,0 | 88,5 | |
| SW | -8P- | 5,0 | 0,52 | 1/2" под приварку | 1/2" под приварку | 65,0 | 32,5 | 32,5 | 48,5 | 32,0 | 64,0 | 88,5 | |
| SWF | -4P4N- | 5,0 | 0,52 | 1/4" под приварку | 1/4’’ NPT внутренняя | 65,0 | 32,5 | 32,5 | 48,5 | 32,0 | 64,0 | 88,5 | |
| SWF | -8P8N- | 5,0 | 0,52 | 1/2" под приварку | 1/2’’ NPT внутренняя | 76,2 | 38,1 | 38,1 | 54,1 | 32,0 | 64,0 | 88,5 | |
Диапазон температур и рабочее давление
|
Серия |
Материал уплотнения сальника |
Материал корпуса |
Диапазон температур |
