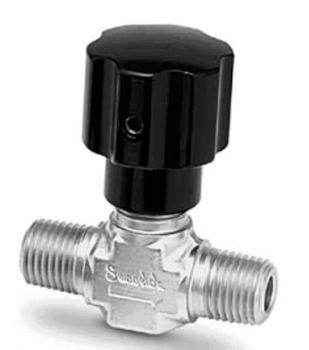

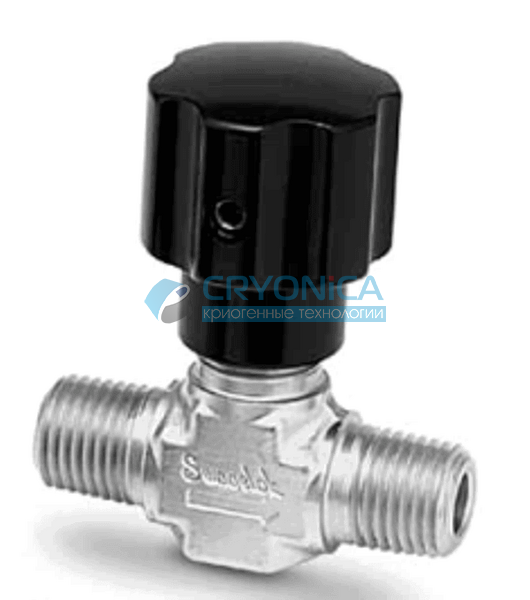

Характеристики
|
Торцевые соединения |
Cv |
Условный проход клапана мм (дюймы) |
Код заказа |

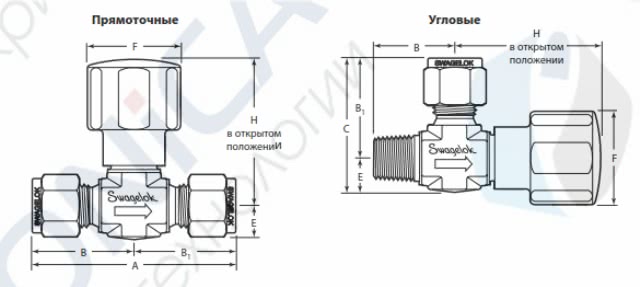

Габариты, мм (дюймы) |
|||||||
|
Вход/выход |
Размер |
A |
B |
B1 |
C |
E |
F |
H |
|||
|
Трубные фитинги Swagelok |
1/8 дюйма |
0,12 |
2,4 (0,093) |
SS-ODKS2 |
55,9 (2,20) |
27,9 (1,10) |
35,8 (1,41) |
7,9 (0,31) |
28,4 (1,12) |
47,2 (1,86) |
|
|
1/4 дюйма |
0,27 |
4,0 (0,156) |
SS-14DKS4 |
57,6 (2,27) |
28,7 (1,13) |
38,4 (1,51) |
9,7 (0,38) |
||||
|
3/8 дюйма |
0,53 |
5,6 (0,218) |
SS-16DKS6 |
65,5 (2,58) |
32,8 (1,29) |
45,5 (1,79) |
12,7 (0,50) |
31,8 (1,25) |
51,3 (2,02) |
||
|
6 мм |
0,27 |
4,0 (0,156) |
SS-14DKS6MM |
57,6 (2,27) |
28,7 (1,13) |
38,4 (1,51) |
9,7 (0,38) |
28,4 (1,12) |
47,2 (1,86) |
||
|
Внутренняя резьба NPT |
1/4 дюйма |
0,53 |
5,6 (0,218) |
SS-16DKF4 |
53,8 (2,12) |
26,9 (1,06) |
— |
12,7 (0,50) |
31,8 (1,25) |
51,3 (2,02) |
|
|
Наружная резьба NPT |
1/4 дюйма |
0,27 |
4,0 (0,156) |
SS-14DKM4 |
50,0 (1,97) |
24,9 (0,98) |
34,5 (1,36) |
9,7 (0,38) |
28,4 (1,12) |
47,2 (1,86) |
|
|
1/4 дюйма |
0,53 |
5,6 (0,218) |
SS-16DKM4 |
57,2 (2,25) |
28,4 (1,12) |
— |
12,7 (0,50) |
31,8 (1,25) |
51,3 (2,02) |
||
|
3/8 дюйма |
SS-16DKM6 |
14,2 (0,56) |
|||||||||
|
Наружная резьба NPT/ трубный фитинг Swagelok |
1/8 на 1/4 дюйма |
0,12 |
2,4 (0,093) |
SS-ODKM2-S4 |
47,0 (1,85) |
19,0 (0,75) |
27,9 (1,10) |
36,1 (1,42) |
7,9 (0,31) |
28,4 (1,12) |
47,2 (1,86) |
|
1/4 дюйма |
0,27 |
4,0 (0,156) |
SS-14DKM4-S4 |
53,8 (2,12) |
24,9 (0,98) |
28,7 (1,13) |
38,4 (1,51) |
9,7 (0,38) |
28,4 (1,12) |
47,2 (1,86) |
|
|
1/4 на 3/8 дюйма |
0,53 |
5,6 (0,218) |
SS-16DKM4-S6 |
60,5 (2,38) |
28,4 (1,12) |
32,0 (1,26) |
45,5 (1,79) |
12,7 (0,50) |
31,8 (1,25) |
51,3 (2,02) |
|
|
1/4 дюйма на 6 мм |
0,27 |
4,0 (0,156) |
SS-14DKM4-S6MM |
53,8 (2,12) |
24,9 (0,98) |
28,7 (1,13) |
38,4 (1,51) |
9,7 (0,38) |
28,4 (1,12) |
47,2 (1,86) |
|
|
Наружная / внутренняя резьба NPT |
1/8 дюйма |
0,12 |
2,4 (0,093) |
SS-ODKM2-F2 |
42,9 (1,69) |
19,0 (0,75) |
23,9 (0,94) |
31,8 (1,25) |
7,9 (0,31) |
28,4 (1,12) |
47,2 (1,86) |
|
1/4 дюйма |
0,53 |
5,6 (0,218) |
SS-16DKM4-F4 |
55,6 (2,19) |
28,4 (1,12) |
26,9 (1,06) |
39,6 (1,56) |
12,7 (0,50) |
31,8 (1,25) |
51,3 (2,02) |
|
|
1/2 на 1/4 дюйма |
SS-16DKM8-F4 |
63,5 (2,50) |
31,8 (1,25) |
46,0 (1,81) |
14,2 (0,56) |
||||||
