Клапаны тонкой регулировки с сильфонным уплотнением серии ВМ

Name: Баллонные клапаны PN150 бар
Brand: Swagelok
Availability: InStock

Клапаны тонкой регулировки с сильфонным уплотнением серии ВМ

• Микрометрическая рукоятка, обеспечивающая точность и воспроизводимость настроек расхода • Рабочее давление до 48,2 бара (700 фунтов на кв . дюйм, ман .) • Рабочая температура до 482°C (900°F) • Конструкция из нержавеющей стали 316 Подробнее

Бренд: Swagelok

Артикул: 5729

Наличие: В наличии

Рейтинг: (0.0)

Распечатать

Описание Характеристики

Скачать тех. лист

Скачать опросный лист

Характеристики

• Коэффициенты расхода:0,019 с дозирующим наконечником штока, 0,30 с регулирующим наконечником штока

• Микрометрические рукоятки измеряют положение штока с шагом 0,025 мм (0,001 дюйма).

• Клапаны открываются до максимального расхода за шесть оборотов.

• Шлицованные верхние концы рукояток позволяют выполнять регулировку с помощью отвертки.

• Крепление на панель и нижней частью к поверхности являются стандартными.

• Предлагаются торцевые соединения в виде трубных обжимных фитингов Swagelok®, сварных соединений враструб и встык, а также в виде фитингов Swagelok с торцевым уплотнением VCR®

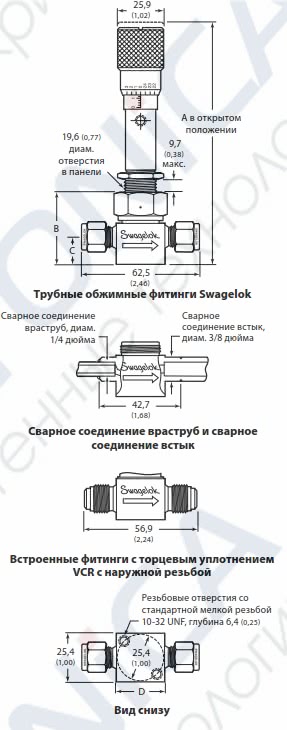

Торцевые соединения		Серия	Код заказа	Габариты, мм (дюймы)
Тип	Размер	Серия	Код заказа	Условный проход	A	B	C	D
Дюймовый трубный обжимной фитинг Swagelok	1/4 дюйма	BMG	SS-4BMG	1,4 (0,057)	133 (5,24)	36,8 (1,45)	14,2 (0,56)	26,9 (1,06)
		BMRG	SS-4BMRG	4,2 (0,166)	133 (5,22)	36,8 (1,45)
		BMW	SS-4BMW	1,4 (0,057)	131 (5,17)	36,1 (1,42)
		BMRW	SS-4BMRW	4,2 (0,166)	131 (5,15)	36,1 (1,42)
Метрический трубный обжимной фитинг Swagelok	6 мм	BMG	SS-6BMG-MM	1,4 (0,057)	133 (5,24)	36,8 (1,45)	14,2 (0,56)	26,9 (1,06)
		BMRG	SS-6BMRG-MM	4,2 (0,166)	133 (5,22)	36,8 (1,45)
		BMW	SS-6BMW-MM	1,4 (0,057)	131 (5,17)	36,1 (1,42)
		BMRW	SS-6BMRW-MM	4,2 (0,166)	131 (5,15)	36,1 (1,42)
Сварное соединение враструб и встык	1/4 дюйма и 3/8 дюйма	BMG	SS-4BMG-TW	1,4 (0,057)	133 (5,24)	36,8 (1,45)	14,2 (0,56)	25,4 (1,00)
		BMRG	SS-4BMRG-TW	4,2 (0,166)	133 (5,22)	36,8 (1,45)
		BMW	SS-4BMW-TW	1,4 (0,057)	131 (5,17)	36,1 (1,42)
		BMRW	SS-4BMRW-TW	4,2 (0,166)	131 (5,15)	36,1 (1,42)
Встроенный фитинг с торцевым уплотнением VCR с наружной резьбой	1/4 дюйма	BMG	SS-4BMG-VCR	1,4 (0,057)	133 (5,24)	36,8 (1,45)	11,2 (0,44)	25,4 (1,00)
		BMRG	SS-4BMRG-VCR	4,2 (0,166)	133 (5,22)	36,8 (1,45)
		BMW	SS-4BMW-VCR	1,4 (0,057)	131 (5,17)	36,1 (1,42)
		BMRW	SS-4BMRW-VCR	4,2 (0,166)	131 (5,15)	36,1 (1,42)
