Кран шаровый двухсоставной серии VBXF

Name: Баллонные клапаны PN150 бар
Brand: A-Flow
Availability: InStock

Кран шаровый двухсоставной c резьбовым присоединением серии VBXF, до 150 бар. Подробнее

Бренд: A-Flow

Артикул: 5640

Наличие: В наличии

Рейтинг: (0.0)

Распечатать

Описание Характеристики

Скачать тех. лист
Скачать опросный лист

Кран шаровый двухсоставной c резьбовым присоединением серии VBXF.

Особенности:

Полнопроходное исполнение
Присоединения − резьба 1/4”− 4”
Рабочее давление:

DN 8-25 - 150 6ap
DN 32-50 - 100 6ap
DN 65-100- 63 6apа

Рабочая температура: от −20 до 200 C?
Прецизионное литье
Конструкция, исключающая выбивание штока давлением среды
Фиксатор рукоятки

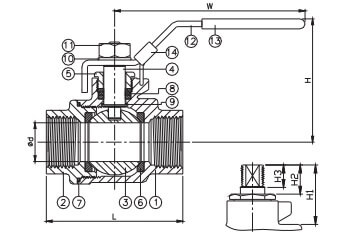

Таблица размеров

DN	NPT резьба		G резьба		d	L	H	W	B	C	H1	H2	H3	T	Вращ. момент (H*м)	Вес (кг)
DN	Кодировка	Резьба	Кодировка	Резьба	d	L	H	W	B	C	H1	H2	H3	T	Вращ. момент (H*м)	Вес (кг)
8	VBXF−8−FN	NPT 1/4”	VBXF−8−FG	G 1/4”	11,6	60,5	50	102	14	5	32,5	12,5	10,5	5/16"W	4,1	0,3
10	VBXF-10−FN	NPT 3/8”	VBXF−10−FG	G 3/8”	13	60,5	50	102	14	5	32,5	12,5	10,5	5/16"W	4,1	0,3
15	VBXF−15−FN	NPT 1/2”	VBXF−15−FG	G 1/2”	15	64	50	102	14	5	32,5	12,5	10,5	5/16"W	4,4	0,3
20	VBXF−20−FN	NPT 3/4”	VBXF−20−FG	G 3/4”	20	77	62	120	22	6,5	40,5	16	13,5	3/8"W	5,9	0,6
25	VBXF−25−FN	NPT 1”	VBXF−25−FG	G 1”	25	90	75,5	159	22	8	50	18	15,5	7/16"W	7,4	0,8
32	VBXF−32−FN	NPT 1 1/4”	VBXF−32−FG	G 1 1/4”	32	100	81	159	24	8	49	17	15,5	7/16"W	8,8	1,3
40	VBXF−38−FN	NPT 1 1/2”	VBXF−38−FG	G 1 1/2”	38	118	98	188	24	9	60	19	17,5	1/2"W	13,2	2
50	VBXF−50−FN	NPT 2”	VBXF−50−FG	G 2”	50	138	108	188	24	9	62	20	17,5	1/2"W	16,2	3,1
65	VBXF−65−FN	NPT 2 1/2”	VBXF−65−FG	G 2 1/2”	65	166,5	136	245	35	12	79	31	30,5	3/4"W	44,1	6
80	VBXF−80−FN	NPT 3”	VBXF−80−FG	G 3”	80	193	147	245	35	12	78,5	31	30,5	3/4"W	46,6	10,1
100	VBXF−100−FN	NPT 4”	VBXF−100−FG	G 4”	100	260	183	320	50	16	99	53	42	1"W	-	-

Масса, кг

2; 6; 0,3; 0,6; 0,8; 1,3; 3,1; 10,1

Максимальное рабочее давление, бар

63; 100; 150

Проходное сечение Ду, мм

13; 15; 20; 25; 32; 38; 50; 65; 80; 100; 11,6

Монтажная длина, мм

64; 77; 90; 100; 118; 138; 193; 260; 60,5; 166,5

Высота, мм

50; 62; 81; 98; 108; 136; 147; 183; 75,5

Минимальная рабочая температура (С)

-20

Максимальная рабочая температура (С)

+200

Размер присоединения на входе

G 1"; G 2"; G 3"; G 4"; G 1/2"; G 1/4"; G 3/4"; G 3/8"; NPT 1"; NPT 2"; NPT 3"; NPT 4"; G 1 1/2"; G 1 1/4"; G 2 1/2"; NPT 1/2"; NPT 1/4"; NPT 3/4"; NPT 3/8"; NPT 1 1/2"; NPT 1 1/4"; NPT 2 1/2"

Тип запирающего устройства клапана

Шар

Рабочая среда

Азот; Аргон; Воздух; Кислород

Тип присоединения

Резьба

Состояние рабочей среды

Жидкая; Газообразная

Тип управления (Ручное/Автоматическое)

Ручное

Тип исполнения клапана (Проходной/Угловой/3-ходовой)

Проходной
