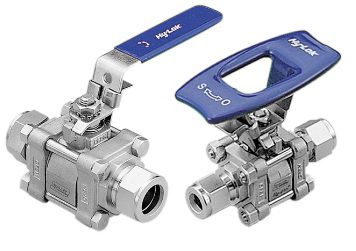

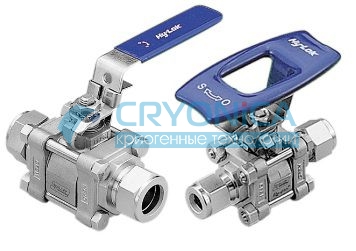

Долговечные разборные краны серии SO.
Особенности:
- Рабочее давление до 207 бар при 38°С
- Диапазон температур от -28°С до +232°С при стандартном PCTFE уплотнении
- Размеры:
-Резьба: от 1/8” до 1” (коническая и параллельная)
-Под приварку: от 1/4” до 1”
-ZCO, ZCR: от 1/4” до 1/2”
- Рабочее давление до 100Па при температуре -60°С
Разборная конструкция позволяет легко и быстро разбирать кран, не требуя демонтажа и отсоединения от линии. Чтобы разобрать кран необходимо отвернуть четыре
гайки и вытащить один из верхних болтов. После этого вытащить среднюю секцию крана.

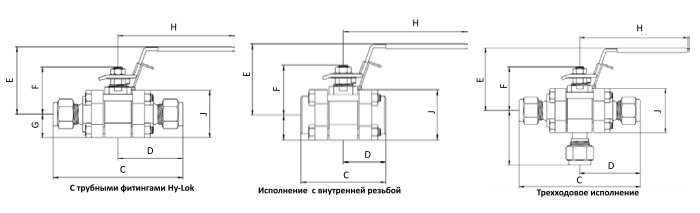

Таблица размеров
|
Заказной код |
Размер подсоединения |
Ду |
Cv* |
Размеры | |||||||||
| мм | A | B | C | D | E | F | G | H | J | K | |||
| Дюймовые фитинги Hy-Lok | |||||||||||||
| SO1BH - 4T | 1/4" | 4,8 | 1,2 | 80,8 | 40,4 | 47,7 | 31,8 | 16,75 | 57,2 | 33,0 | |||
| SO1BH - 6T | 3/8” | 7,1 | 3,8 | 80,8 | 40,4 | 47,7 | 31,8 | 16,75 | 57,2 | 33,0 | |||
| SO2BH - 8T | 1/2" | 10,4 | 7,5 | 103,8 | 51,9 | 64,8 | 44,2 | 22,25 | 111,0 | 44,5 | |||
| SO2BH - 12T | 3/4" | 13,1 | 13,6 | 103,8 | 51,9 | 64,8 | 44,2 | 22,25 | 111,0 | 44,5 | |||
| SO3BH - 16T | 1” | 22,2 | 40,0 | 136,7 | 68,35 | 79,0 | 61,9 | 31,00 | 149,4 | 62,0 | |||
| Метрические фитинги Hy-Lok | |||||||||||||
| SO1BH - 6M | 6мм | 4,8 | 1,2 | 80,8 | 40,4 | 47,7 | 31,8 | 16,75 | 57,2 | 33,0 | |||
| SO1BH - 8M | 8мм | 6,4 | 2,5 | 80,8 | 40,4 | 47,7 | 31,8 | 16,75 | 57,2 | 33,0 | |||
| SO1BH - 10M | 10мм | 7,1 | 3,8 | 80,8 | 40,4 | 47,7 | 31,8 | 16,75 | 57,2 | 33,0 | |||
| SO2BH - 12M | 12мм | 10,4 | 7,5 | 103,8 | 51,9 | 64,8 | 44,2 | 22,25 | 111,0 | 44,5 | |||
| SO3BH - 25M | 25мм | 22,2 | 40,0 | 136,7 | 68,35 | 79,0 | 61,9 | 31,00 | 149,4 | 62,0 | |||
| Внутренняя коническая резьба NPT | |||||||||||||
| SO1BF - 2N | 1/8” NPT | 7,1 | 3,8 | 55,4 | 27,7 | 47,7 | 31,8 | 16,75 | 57,2 | 33,0 | |||
| SO1BF - 4N | 1/4” NPT | 7,1 | 3,8 | 55,4 | 27,7 | 47,7 | 31,8 | 16,75 | 57,2 | 33,0 | |||
| SO2BF - 6N | 3/8” NPT | 13,1 | 12,0 | 68,9 | 34,45 | 64,8 | 44,2 | 22,25 | 111,0 | 44,5 | |||
| SO2BF - 8N | 1/2” NPT | 13,1 | 12,0 | 68,9 | 34,45 | 64,8 | 44,2 | 22,25 | 111,0 | 44,5 | |||
| SO3BF - 12N | 3/4” NPT | 22,2 | 31,0 | 92,0 | 46,0 | 79,0 | 61,9 | 31,0 | 149,4 | 62,0 | |||
| SO3BF - 16N | 1” NPT | 22,2 | 38,0 | 92,0 | 46,0 | 79,0 | 61,9 | 31,0 | 149,4 | 62,0 | |||
| Внутренняя резьба BSPT | |||||||||||||
| SO1BF - 4R | 1/4" BSPT | 7,1 | 3,8 | 55,4 | 27,7 | 47,7 | 31,8 | 16,75 | 57,2 | 33,0 | |||
| SO2BF - 8R | 1/2" BSPT | 13,1 | 12,0 | 68,9 | 34,45 | 64,8 | 44,2 | 22,25 | 11,0 | 44,5 | |||
| SO3BF - 12R | 3/4" BSPT | 22,2 | 31,0 | 92,0 | 46,0 | 79,0 | 61,9 | 31,0 | 149,4 | 62,0 | |||
| SO3BF - 16R | 1" BSPT | 22,2 | 38,0 | 114,3 | 57,15 | 79,0 | 61,9 | 31,0 | 149,4 | 62,0 | |||
| Трубный фитинг Hy-Lok | |||||||||||||
| SO1B3H- 4T | 1/4" | 4,8 | 1,2 | 80,8 | 40,40 | 47,7 | 31,8 | 43,6 | 57,2 | 33,0 | |||
| SO2B3H- 6T | 3/8” | 7,1 | 3,8 | 44,5 | |||||||||
| SO2B3H- 8T | 1/2" | 10,4 | 7,5 | 103,8 | 51,9 | 64,8 | 44,2 | 59,0 | 111,0 | 44,5 | |||
| SO2B3H-12T | 3/4" | 13,1 | 103,8 | 51,9 | 64,8 | 44,2 | 59,0 | 111,0 | 44,5 | ||||
| SO3B3H-16T | 1” | 20,6 | 80,8 | 40,40 | 47,7 | 31,8 | 74,9 | 57,2 | 33,0 | ||||
| Внутренняя коническая резьба NPT | |||||||||||||
| SO1B3F- 4N | 1/4" NPT | 7,1 | 3,8 | 55,4 | 27,70 | 47,7 | 31,8 | 36,5 | 57,2 | 33,0 | |||
| SO2B3F- 8N | 1/2" NPT | 13,1 | 12,0 | 68,9 | 34,45 | 64,8 | 44,2 | 49,0 | 111,0 | 44,5 | |||
| SO3B3F-12N | 3/4" NPT | 22,2 | 31 | 92,0 | 46,00 | 79,0 | 61,9 | 62,5 | 149,4 | 62,0 | |||
| SO3B3F-16N | 1” NPT | 22,2 | 38 | 92,0 | 46,00 | 79,0 | 61,9 | 62,5 | 149,4 | 62,0 | |||
| Внутренняя коническая резьба BSPT | |||||||||||||
| SO1B3F- 4R | 1/4" BSPT | 7,1 | 3,8 | 55,4 | |||||||||
