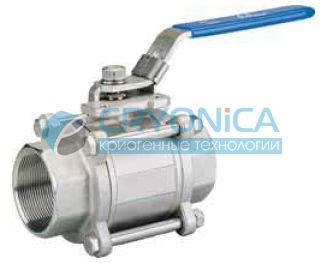

Трехсоставной шаровый кран с резьбовым присоединением, серия VBXT,
Особенности:
- Полнопроходное исполнение
- Присоединения − резьба 1/4”− 4”
- Рабочее давление: 63 бара
- Рабочая температура: от −20 до 200 C?
- Прецизионное литье
- Конструкция, исключающая выбивание штока давлением среды
- Фиксатор рукоятки
- Монтаж привода в соответствии с ISO 5211, 2411D (по запросу)

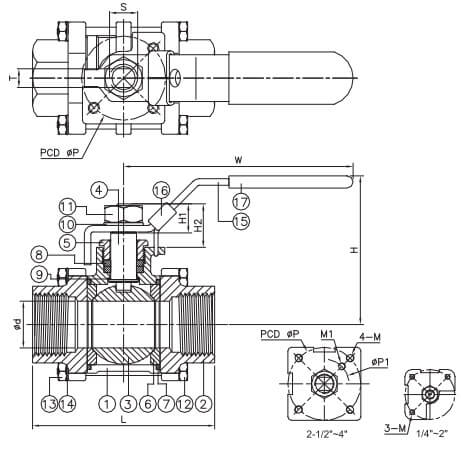

Таблица размеров
| DN | NPT резьба | G резьба | d | L | H | H1 | H2 | P | P1 | M | M1 | T | S | Вращ. момент (H*м) | Вес (кг) | ||
| Кодировка | Резьба | Кодировка | Резьба | ||||||||||||||
| 8 | VBXT−8−FN | NPT1/4” | VBXT−8−FG | G 1/4” | 8 | 64,5 | 56 | 11 | 15 | 36 | - | M5 | - | 5 | 5/16"UNC | 4 | 0,5 |
| 10 | VBXT-10−FN | NPT 3/8” | VBXT−10−FG | G 3/8” | 10 | 64,5 | 56 | 11 | 15 | 36 | - | M5 | - | 5 | 5/16"UNC | 4 | 0,4 |
| 15 | VBXT−15−FN | NPT 1/2” | VBXT−15−FG | G 1/2” | 15 | 66 | 57 | 11 | 15 | 36 | - | M5 | - | 5 | 5/16"UNC | 4 | 0,5 |
| 20 | VBXT−20−FN | NPT 3/4” | VBXT−20−FG | G 3/4” | 20 | 83,4 | 63 | 14 | 19,5 | 36 | - | M5 | - | 6,5 | 3/8"UNC | 7 | 0,8 |
| 25 | VBXT−25−FN | NPT 1” | VBXT−25−FG | G 1” | 25 | 95 | 81 | 15,5 | 23,5 | 42 | - | M5 | - | 8 | 7/16"UNC | 7,5 | 1,1 |
| 32 | VBXT−32−FN | NPT 1 1/4” | VBXT−32−FG | G 1 1/4” | 32 | 111,2 | 87 | 15,5 | 20 | 50 | - | M5 | - | 8 | 7/16"UNC | 11 | 1,8 |
| 40 | VBXT−38−FN | NPT 1 1/2” | VBXT−38−FG | G 1 1/2” | 38 | 130 | 96 | 18 | 26 | 50 | - | M6 | - | 9 | 1/2"UNC | 17 | 2,5 |
| 50 | VBXT−50−FN | NPT 2” | VBXT−50−FG | G 2” | 50 | 151 | 109 | 18 | 26 | 70 | - | M8 | - | 9 | 1/2"UNC | 45 | 3,8 |
| 65 | VBXT−65−FN | NPT 2 1/2” | VBXT−65− FG | G 2 1/2” | 65 | 184 | 133 | 31 | 40 | 102 | 68,5 | M12 | M10 | 12 | 3/4"UNC | 59 | 8,8 |
| 80 | VBXT−80−FN | NPT 3” | VBXT−80− FG | G 3” | 80 | 209 | 149 | 31 | 48 | 102 | 68 | M12 | M10 | 12 | 3/4"UNC | 90 | 14,3 |
| 100 | VBXT−100−FN | NPT 4” | VBXT−100− FG | G 4” | 100 | 234,4 | 171 | 40 | 53 | 102 | 69 | M12 | M10 | 16 | 1"UNC | 160 | 23,5 |
