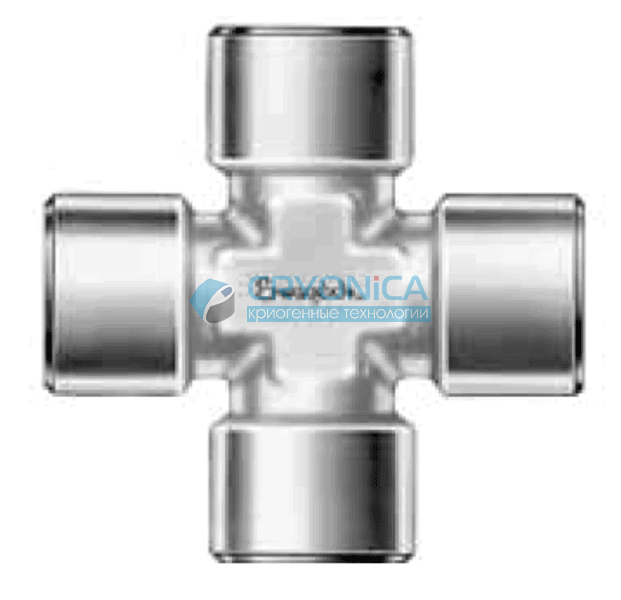

Крестовины внутренняя резьба NPT

Размер резьбы NPT

дюймы

Основной код заказа

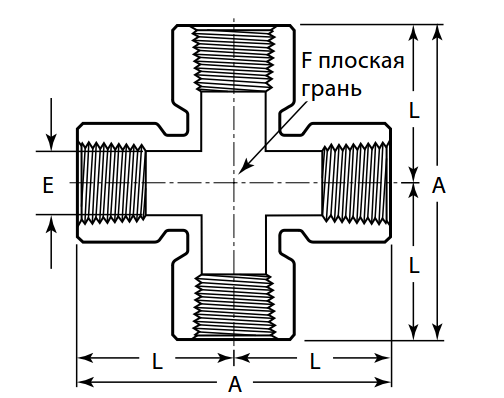

Габариты, мм (дюймы)

Номинальные параметры давления бары

(фунты на кв. дюйм, ман.)

A

E

L

F, дюймы

Нерж. сталь 316

Латунь

1/8

-2-CS

52,8 (2,08)

8,6 (0,34)

26,4 (1,04)

1/2

427 (6200)

213 (3100)

1/4

-4-CS

59,4 (2,34)

11,4 (0,45)

29,7 (1,17)

11/16

496 (7200)

248 (3600)

3/8

-6-CS

72,1 (2,84)

15,0 (0,59)

36,1 (1,42)

13/16

385 (5600)

192 (2800)

1/2

-8-CS

79,2 (3,12)

18,5 (0,73)

39,6 (1,56)

1

385 (5600)

192 (2800)

3/4

-12-CS

97,5 (3,84)

23,9 (0,94)

48,8 (1,92)

1 1/4

351 (5100)

172 (2500)

1

-16-CS

97,0 (3,82)

29,7 (1,17)

48,5 (1,91)

1 11/16

440 (6400)

220 (3200)
