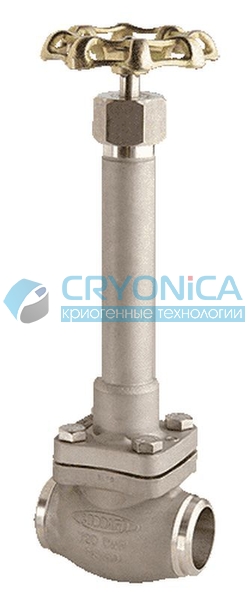

Вентили серии SK устанавливаются на трубопроводы криогенных жидкостей. Подпружиненные сальник штока и конструкция седла обеспечивают длительный срок службы и простоту технического обслуживания.
Характеристики
Скачать опросный лист
Вентили серии SK устанавливаются на трубопроводы криогенных жидкостей. Подпружиненные сальник штока и конструкция седла обеспечивают длительный срок службы и простоту технического обслуживания.
Характеристики
- Высокая пропускная способность: Вентиль обеспечивает быстрое, надежное наполнение и слив криогенного продукта.
- Верхний разъем: Криогенный шаровый вентиль с мягким седлом выполнен из прочной нержавеющей стали. Данный вентиль может быть постоянно установлен на линии и обслуживаться сверху.
- Мягкое седло: Седло из PCTFE обеспечивает газонепроницаемое уплотнение и является сменным.
- Сальник штока: Подпружиненный сальник REGO серии BK с V-образным кольцом обеспечивает увеличенный срок службы без постоянной регулировки сальника.
- Торцы: Сварной шов внахлест и стыковой сварной шов.
| Номер детали по каталогу | Размер | Соединение | "А" | "B" | "C" | "K" | Коэффициент пропускной способности |
|---|---|---|---|---|---|---|---|
| SK9402BW | ¼" | Стыковой сварной шов | 14.40 | 2.68 | 3.00 | 10.65 | - |
| SK9404BW | ½" | ||||||
| SK9406BW | ¾" | 3.62 | 4.00 | 10.49 | |||
| SK9408BW | 1" | 10.49 | 14 | ||||
| SK9412BW | 1½" | 14.60 | 4.75 | 4.75 | 10.42 | 28.3 | |
| SK9416BW | 2" | 16.21 | 5.75 | 5.25 | 11.11 | 53 | |
| SKA9412SE | 1½" | Сварной шов внахлест | 14.60 | 4.75 | 10.42 | 26.4 |
