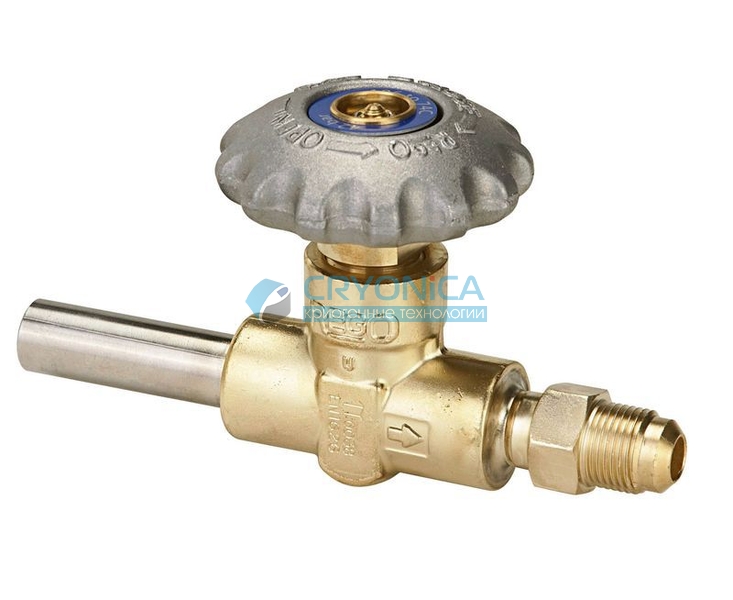

Вентили серии T9450 и T9460 предназначены для использования на криоцилиндрах, газификаторах и другого использования в качестве линейный отсечных вентилей. Утверждены для работы в составе передвижного оборудования работающего под давлением (TPED), согласно стандарту EN1626.
Характерстики
Скачать опросный лист
Вентили серии T9450 и T9460 предназначены для использования на криоцилиндрах, газификаторах и другого использования в качестве линейный отсечных вентилей. Утверждены для работы в составе передвижного оборудования работающего под давлением (TPED), согласно стандарту EN1626.
Характерстики
- Подпружиненное уплотнение штока автоматически регулируется на любую величину износа прокладки, избавляя пользователя от необходимости постоянно затягивать гайку сальника.
- Вентиль с винтовым механизмом, скрытым в корпусе с невыдвижным шпинделем и низкий профиль позволяют установить вентиль в труднодоступных местах и обеспечивают легкий доступ.
- Уникальный герметизированный гидроизолирующий барьер помогает предотвратить замерзание при криогенных температурах.
- Коническая конструкция поворотного уплотнения помогает предотвратить истирание седла из-за избыточной затяжки.
- Очищены для работы с жидким кислород согласно стандарту CGA G-4.1.
| Материалы | |
|---|---|
| Корпус | латунь |
| Крышка | латунь |
| Диск седла | CTFE |
| Уплотнение затвора стержня | РTFE |
| Маховик | алюминий |
| Пружина | нержавеющая сталь |
| Верхний стержень | латунь |
| Нижний стержень | марганцовистая бронза |
| Номер | Вход | Выход | Насадка А | Длина B | Высота | Труба D | CV фактор |
|---|---|---|---|---|---|---|---|
| Т9452 | ¼" F.NPT | ¼" F.NPT | .250 | 2½" | 2¾" | нет | .72 |
| Т9453 | ?" F.NPT | ?" F.NPT | .406 | 1.08 | |||
| Т9454 | ½" F.NPT | ½" F.NPT | 1.10 | ||||
| Т9464СА | .675 труба | ?"F.NPT | .406 | 2½" | 2¾" | 1?" | 1.08 |
| Т9464DА | 2?" | ||||||
| Т9464АDА | 3?" |
