Характеристики:

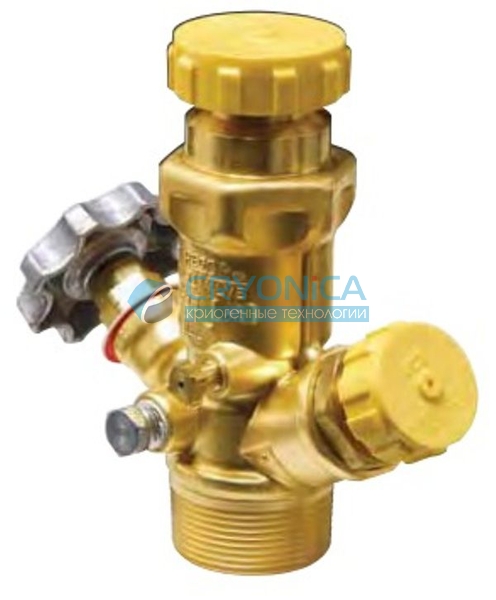

- Совмещает в одном узле наполнительный клапан с двойным уплотнителем, уравнительный клапан с контролем наполнения, контрольную трубку уровня жидкости и соединение манометра с заглушкой.
- Соединение для манометра 1/4" F. NPT.
- Y-образная конструкция упрощает доступ и подключение всех видов клапанов и индикаторов.
- Большой шестигранник диаметром 2 1/16" в центральной стойке обеспечивает простоту установки в разъем резервуара.
- Входное соединение с резьбой 2 1/2" M. NPT и выходное соединение под трубопровод 3/4" F. NPT.
- Разъем MultiBonnet® обеспечивает быстрый и простой ремонт.
|
Номер изделия |
Вход |
Выход |
Разъем для наполнения емкости |
Разъем для уравнит. клапана |
Исполнение маховика |
Длина контрольной трубки, мм |
Тип емкостей, в которых применяются |
|
|
Разъем |
Поток закрытия клапана (по UL ) |
|||||||
|
8593AR16.0 |
1½ M.NPT |
F. POL (CGA 510) |
1¾” M. ACME |
1¼” M.ACME |
118,93 куб. м/ч при 690 кПа |
рубчатая насечка |
406* |
** |
* Длина патрубка устанавливается согласно требованиям заказчика.
|
Корпус |
Прессованная латунь |
|
Маховик |
Литой алюминий |
|
Стержень |
Латунь |
|
Кольцевые прокладки |
Эластичная резина |
|
Диск седла на запорном клапане |
Нейлон |
| Прочие диски седла | Эластичная резина |
