Модельный ряд:
Скачать опросный лист

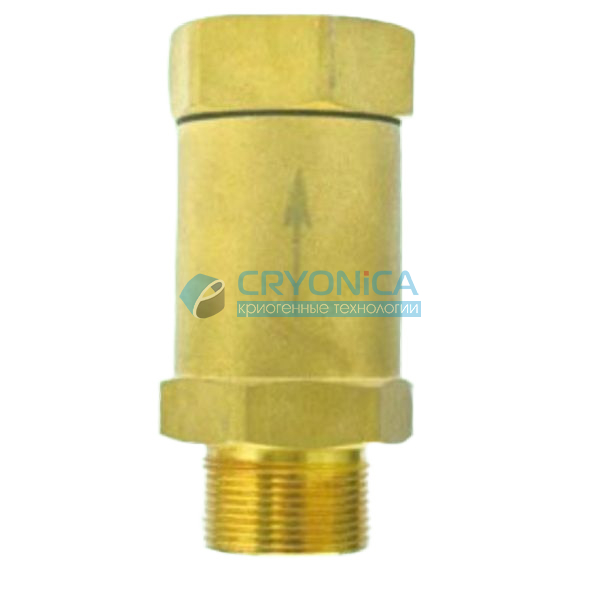

Плунжерный криогенный обратный клапан серии DH-T3 отличается своей простотой и надежностью. Устанавливается на трубопровод с помощью резьбового соединения М30х1,5 с одной стороны и NPT ½” с другой, что и отличает его от модели серии DH-T. Роль запорного механизма играет подпружиненный шар из нержавеющей стали. Давление открытия составляет 0,20 бар. Единственным недостатком данной конструкции является низкая ремонтопригодность и герметичность. Обезжирен для работы с кислородом.
|
Тип |
Размеры, мм |
|||||||
|
D |
D1 |
D2 |
H |
H1 |
M1 |
М2 |
J |
|
|
DH-15T3 |
Ø39,5 |
Ø20 |
Ø26 |
90 |
18 |
M30X1,5 |
NPT1/2” |
60° |
