Купить обратный клапан, Вы можеет обратившись к нашим специалистам.

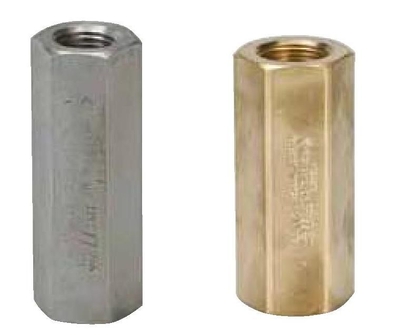

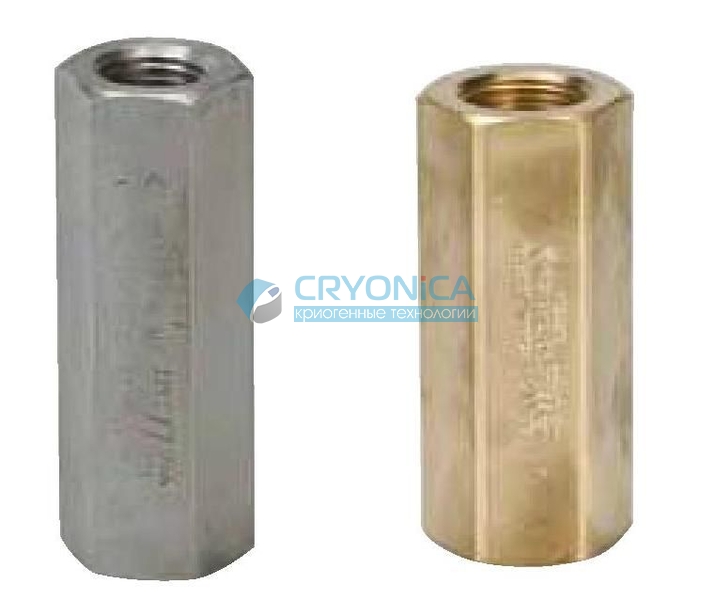

Обратный клапан серии CG используется на линиях трубопровода газа при криогенных температурах.
Характеристики
Скачать опросный лист
Купить обратный клапан, Вы можеет обратившись к нашим специалистам.
Обратный клапан серии CG используется на линиях трубопровода газа при криогенных температурах.
Характеристики
- Клапан проводит поток в одном направлении, указанном на корпусе стрелкой.
- Высокий коэффициент пропускной способности.
- Очищен для использования с кислородом согласно стандарту CGA G-4.1.
| Материалы: | |
|---|---|
| Корпус (В и BL): | латунь ASTM B16 |
| Корпус (SS и SSL): | 203 нержавеющая сталь |
| Пружина: | нержавеющая сталь |
| Поршень: | нержавеющая сталь |
| О-кольцо (только для опции мягкого седла): | витон |
| Номер | Седло | Входные/ Выходные соединения FNPT | Длина L | Размер выкручивающегося шестигранника D | CV | Максимальное рабочее давление, бар | |
|---|---|---|---|---|---|---|---|
| Обратные клапаны из нержавеющей стали | |||||||
| CG250SS | металл | ¼" | 2 ?" | 13/16" | 0,87 | 344 | |
| CG375SS | металл | ?" | 2 ½" | 1" | 2,3 | 344 | |
| CG500SS | металл | ½" | 3" | 1 ?" | 3,5 | 344 | |
| CG750SS | металл | ¾" | 3 ?" | 1 ½" | 5,2 | 344 | |
| CG250SSL | мягкое | ¼" | 2 ?" | 13/16" | 0,87 | 17 | |
| CG375SSL | мягкое | ?" | 2 ½" | 1" | 2,3 | 17 | |
| CG500SSL | мягкое | ½" | 3" | 1 ?" | 3,5 | 206 | |
| CG750SSL | мягкое | ¾" | 3 ?" | 1 ½" | 5,2 | 206 | |
| Обратные клапаны из латуни | |||||||
| CG250В | металл | ¼" | 2 ?" | 13/16" | 0,87 | 206 | |
| CG375В | металл | ?" | 2 ½" | 1" | 2,3 | 206 | |
| CG500В | металл | ½" | 3" | 1 ?" | 3,5 | 206 | |
| CG750В | металл | ¾" | 3 ?" | 1 ½" | 5,2 | 206 | |
| CG250ВL | мягкое | ¼" | 2 ?" | 13/16" | 0,87 | 17 | |
| CG375ВL | мягкое | ?" | 2 ½" | 1" | 2,3 | 17 | |
| CG500ВL | мягкое | ½" | 3" | 1 ?" | 3,5 | 206 | |
| CG750ВL | мягкое | ¾" | 3 ?" | 1 ½" | 5,2 | 206 | |
