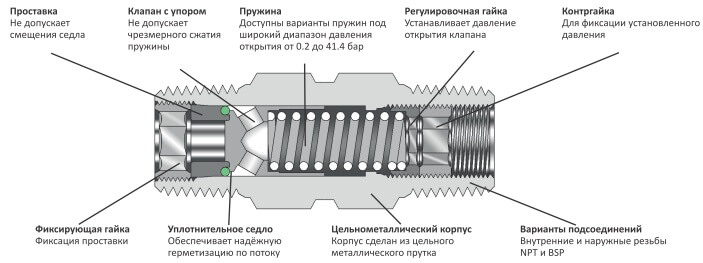

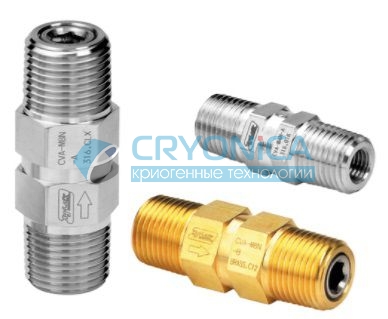

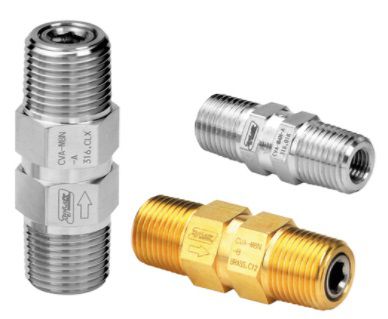

Цельнокорпусные регулируемые обратные клапаны серии CVA
- Диапазон давления до 207 бар при 21 °С
- Диапазон температур -23..204 °С при стандартном Viton уплотнении, -46..149°С при уплотнении ЭтиленПропилена, и -23..315 °С при уплотнении Kalrez
- Цельнометаллический корпус
- Простая регулировка
- Большой диапазон давления открытия
- Материал корпуса - нержавеющая сталь или латунь
|
Заказной код |
Ду, мм |
Подсоединения |
Размеры, мм |
|||
|
Входное |
Выходное |
L (длина) |
H (под ключ) |
|||
|
CVA |
-M-4N- |
4,8 |
1/4” NPT наружная |
1/4” NPT наружная |
41,1 |
14,20 |
|
-M-4R- |
4,8 |
1/4” RT наружная |
1/4” RT наружная |
41,1 |
14,20 |
|
|
-F-4N- |
4,8 |
1/4” NPT внутренняя |
1/4” NPT внутренняя |
75,7 |
19,05 |
|
|
-M-8N- |
10,0 |
1/2” NPT наружная |
1/2” NPT наружная |
65,0 |
22,22 |
|
|
-M-8R- |
10,0 |
1/2” PT наружная |
1/2” PT наружная |
65,0 |
22,22 |
|
Технические параметры
|
Размер подсоединений |
1/4" |
1/2" |
|
Максимальное рабочее давление |
206 бар при температуре 21 °C |
|
|
Диапазон рабочих температур |
Viton: -23 °C ,, 191 °C (-10 °F ,, 375 °F ) Buna-N: -23 °C ,, 121 °C (-10 °F ,, 250 °F ) |
|
|
Давление открытия |
0,2 …3,5 бар 3,5 … 10,3 бар 10,3 … 24,1 бар 24,1 …41,4 бар |
|
|
Cv* |
0,35 |
1,20 |
