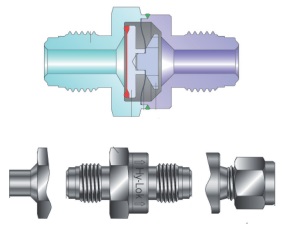

Обратный клапан серии CVW.
- Полная герметичность
- Компактный дизайн
- Рабочее давление до 206бар
- Рабочая температура до 204 о С
- 100% испытания на гелиевом течеискателе
|
Подсоединения |
Кодировка |
Размер |
Cv* |
A |
B |
|
ZCR наружняя |
CVWVM-4 |
1/4’’ |
0,7 |
45,7 |
22,2 (7/8’’) |
|
CVWVM-8 |
1/2’’ |
0,7 |
52,3 |
22,2 (7/8’’) |
|
|
фитинг Hy-Lok |
CVWH-4 |
1/4’’ |
0,55 |
49,8 |
22,2 (7/8’’) |
|
CVWH-6M |
6мм |
0,55 |
49,8 |
22,2 (7/8’’) |
|
|
ZCR внутренняя |
CVWVF-4 |
1/4’’ |
0,7 |
53,8 |
22,2 (7/8’’) |
|
CVWVF-8 |
1/2’’ |
0,7 |
53,8 |
25,4 (1’’) |
|
|
под приварку |
CVWBW-4 |
1/4’’ |
0,55 |
31,5 |
22,2 (7/8’’) |
|
CVWBW-6 |
3/8’’ |
0,55 |
31,5 |
22,2 (7/8’’) |
|
|
CVWBW-8 |
1/2’’ |
0,7 |
31,5 |
22,2 (7/8’’) |
|
|
CVWBW-6M |
6мм |
0,7 |
31,5 |
22,2 (7/8’’) |
Технические параметры
|
Давление срабатывания |
Макс, падение давления |
Диапазон температуры и давления |
|
|
Температура °C |
Рабочее давление, бар |
||
|
менее 0,14 бар |
10 бар |
от -23 до 37 |
206 |
|
менее 0,14 бар |
10 бар |
93 |
174 |
|
менее 0,14 бар |
10 бар |
148 |
156 |
|
менее 0,14 бар |
10 бар |
204 |
142 |
