Обратный клапан серии СА

Торцевые соединения

Основной код заказа

Серия

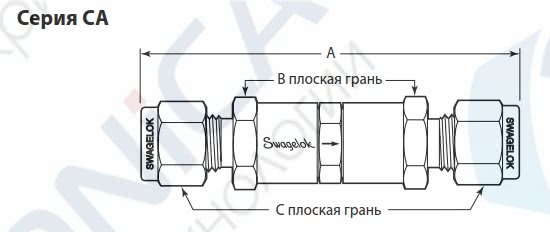

Габариты, мм (дюймы)

Вход/выход

Размер

A

B, дюймы

C

Клапаны с регулируемым значением давления открытия, серия CA

Трубные обжимные фитинги Swagelok

1/4 дюйма

SS-4CA-

CA

82,0 (3,23)

5/8

9/16 дюймы

6 мм

SS-6CA-MM-

14

8 мм

SS-8CA-MM-

84,3 (3,32)

16

Наружная резьба NPT/трубный обжимной фитинг Swagelok

1/4 дюйма

SS-4CA1-

79,2 (3,12)

9/16 дюймы

Фитинги с торцевым уплотнением VCR с наружной резьбой

1/4 дюйма

SS-4CA-VCR-

78,5 (3,09)

—
