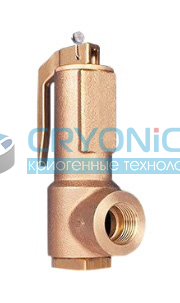

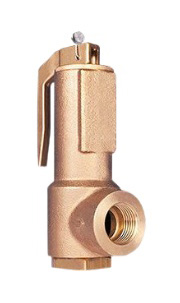

Предохранительный клапан L3615A3276

Предохранительный клапан L3615A3276. Серия LGS DN15.

Максимальное установочное давление: 24 Бар. (С учетом материала уплотнения)

Минимальное установочное давление: 0,2 Бар.

Входное отверстие диаметром: 13,2 мм.

Диапазон рабочих температур: от -10 ° C до 140°

Стабильная работа на потоки вплоть до 50% от пропускной способности клапана рейтинга.

Вес клапана: Sealed Cap 0,67 кг

Вес клапана: Рычаг подъема 0,71 кг

Табл. 1. Расход по газу (воздух)

Давление, бар	0,2	1,0	5,0	10,0	15,0	20,0	24,0
Расход (кг/час)	43,13	94,20	290,32	535,48	780,64	1025,80	1221,92


Табл. 2. Расход по пару (насыщеный пар)

Давление, бар	0,2	1,0	5,0	10,0	14,0
Расход (кг/час)	29,72	59,71	178,07	323,34	438,87


Табл. 3. Расход по воде

Давление, бар	0,2	1,0	5,0	10,0	15,0	20,0	24,0
Расход (кг/час)	849,67	1899,91	4248,33	6008,05	7358,32	8496,66	9307,63
