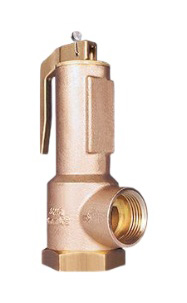

Предохранительный клапан L3625A3336

Предохранительный клапан L3620A3306. Серия LGS DN25.

Максимальное установочное давление: 24 Бар. (С учетом материала уплотнения)

Минимальное установочное давление: 0,2 Бар.

Входное отверстие диаметром: 20,0 мм.

Диапазон рабочих температур: от -10 ° C до 140°

Стабильная работа на потоки вплоть до 50% от пропускной способности клапана рейтинга.

Вес клапана: Sealed Cap 1,26 кг

Вес клапана: Рычаг подъема 1,31 кг

Табл. 1. Расход по газу (воздух)

Давление, бар	0,2	1,0	5,0	10,0	15,0	20,0	24,0
Расход (кг/час)	99,01	216,25	666,49	1229,30	1792.10	2354,91	2805,5


Табл. 2. Расход по пару (насыщеный пар)

Давление, бар	0,2	1,0	5,0	10,0	14,0
Расход (кг/час)	68,24	137,07	408,79	742,29	1,007,50


Табл. 3. Расход по воде

Давление, бар	0,2	1,0	5,0	10,0	15,0	20,0	24,0
Расход (кг/час)	1950.57	4361,60	9752,83	13792,58	16892,39	19505,65	21367,37
