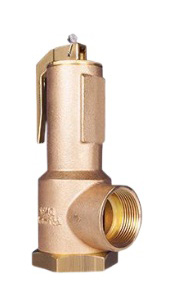

Предохранительный клапан L3632A3367. Серия LGS DN32.
Максимальное установочное давление: 24 Бар. (С учетом материала уплотнения)
Минимальное установочное давление: 0,2 Бар.
Входное отверстие диаметром: 25,0 мм.
Диапазон рабочих температур: от -10 ° C до 200°
Стабильная работа на потоки вплоть до 50% от пропускной способности клапана рейтинга.
Вес клапана: Sealed Cap 1,8 кг
Вес клапана: Рычаг подъема 1,85 кг
Табл. 1. Расход по газу (воздух)
Табл. 2. Расход по пару (насыщеный пар)
Табл. 3. Расход по воде
Табл. 1. Расход по газу (воздух)
| Давление, бар | 0,2 | 1,0 | 5,0 | 10,0 | 15,0 | 20,0 | 24,0 |
| Расход (кг/час) | 154,71 | 337,88 | 1041,39 | 1920,77 | 2800,16 | 3679,54 | 4383,05 |
Табл. 2. Расход по пару (насыщеный пар)
| Давление, бар | 0,2 | 1,0 | 5,0 | 10,0 | 14,0 |
| Расход (кг/час) | 106,62 | 214,18 | 638,73 | 1159,83 | 1574,23 |
Табл. 3. Расход по воде
| Давление, бар | 0,2 | 1,0 | 5,0 | 10,0 | 15,0 | 20,0 | 24,0 |
| Расход (кг/час) | 3047,76 | 6814,99 | 15238,79 | 21550,90 | 26394,36 | 30477,58 | 33386,51 |
