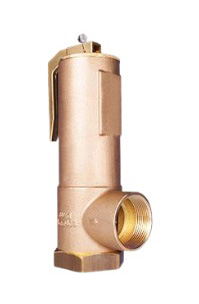

Предохранительный клапан L3640A3396. Серия LGS DN40.
Максимальное установочное давление: 24 Бар. (С учетом материала уплотнения)
Минимальное установочное давление: 0,2 Бар.
Входное отверстие диаметром: 32,0 мм.
Диапазон рабочих температур: от -10 ° C до 140°
Стабильная работа на потоки вплоть до 50% от пропускной способности клапана рейтинга.
Вес клапана: Sealed Cap 3,25 кг
Вес клапана: Рычаг подъема 3,33 кг
Табл. 1. Расход по газу (воздух)
Табл. 2. Расход по пару (насыщеный пар)
Табл. 3. Расход по воде
Табл. 1. Расход по газу (воздух)
| Давление, бар | 0,2 | 1,0 | 5,0 | 10,0 | 15,0 | 20,0 | 24,0 |
| Расход (кг/час) | 253,47 | 553,59 | 1706,21 | 3147,00 | 4587,78 | 6028,56 | 7181,19 |
Табл. 2. Расход по пару (насыщеный пар)
| Давление, бар | 0,2 | 1,0 | 5,0 | 10,0 | 14,0 |
| Расход (кг/час) | 174,69 | 350,91 | 1046,49 | 1900,27 | 2579,21 |
Табл. 3. Расход по воде
| Давление, бар | 0,2 | 1,0 | 5,0 | 10,0 | 15,0 | 20,0 | 24,0 |
| Расход (кг/час) | 4993,45 | 11165,69 | 24967,23 | 35309,00 | 43244,52 | 49934,47 | 54700,47 |
