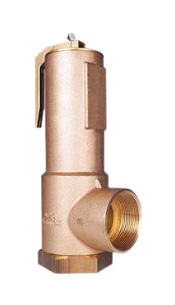

Предохранительный клапан L3650A3426. Серия LGS DN50.
Максимальное установочное давление: 24 Бар. (С учетом материала уплотнения)
Минимальное установочное давление: 0,2 Бар.
Входное отверстие диаметром: 40,0 мм.
Диапазон рабочих температур: от -10 ° C до 140°
Стабильная работа на потоки вплоть до 50% от пропускной способности клапана рейтинга.
Вес клапана: Sealed Cap 4,82 кг
Вес клапана: Рычаг подъема 4,89 кг
Табл. 1. Расход по газу (воздух)
Табл. 2. Расход по пару (насыщеный пар)
Табл. 1. Расход по газу (воздух)
| Давление, бар | 0,2 | 1,0 | 5,0 | 10,0 | 15,0 | 20,0 | 24,0 |
| Расход (кг/час) | 396,05 | 864,98 | 2665,96 | 4917,18 | 7168,41 | 9419,63 | 11220,61 |
Табл. 2. Расход по пару (насыщеный пар)
| Давление, бар | 0,2 | 1,0 | 5,0 | 10,0 | 14,0 |
| Расход (кг/час) | 272,95 | 548,29 | 1635,15 | 2969,17 | 4030,02 |
Табл. 3. Расход по воде
| Давление, бар | 0,2 | 1,0 | 5,0 | 10,0 | 15,0 | 20,0 | 24,0 |
| Расход (кг/час) | 7802,26 | 17446,38 | 39011,30 | 55170,31 | 67569,56 | 78022,60 | 85469,48 |
