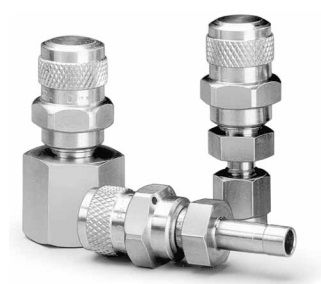

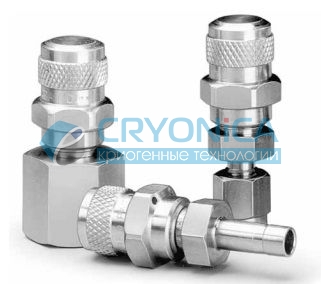

Продувочные клапаны Swagelok представляют собой спускные, выпускные или дренажные клапаны с ручным приводом. Из соображений безопасности крышка с накаткой и корпус клапана являются единым неразъемным узлом. Поворот завернутой от руки крышки гаечным ключом на одну четверть оборота позволяет обеспечить герметичное перекрытие клапана при первом монтаже. Затягивание крышки гаечным ключом позволяет обеспечить перекрытие клапана при номинальном давлении в случае последующего многократного монтажа.
• Удобны при монтаже из-за компактных размеров
• Предлагаются с торцевыми соединениями с резьбой NPT, SAE, трубными обжимными фитингами Swagelok и патрубком.
| Торцевое соединение на входе | Код заказа | Габариты, мм (дюймы) | ||
| Тип | Размер | A | B | |
| Внутренняя резьба NPT | 1/8 дюйма | SS-4PF2 | 39,6 (1,56) | 13,5 (0,53) |
| 1/4 дюйма | SS-4P-4F | 44,4 (1,75) | 18,3 (0,72) | |
| 3/8 дюйма | SS-4PF6 | 46,0 (1,81) | 19,8 (0,78) | |
| 1/2 дюйма | SS-4PF8 | 50,3 (1,98) | 24,6 (0,97) | |
| Наружная резьба NPT | 1/8 дюйма | SS-4P-2M | 41,1 (1,62) | 9,7 (0,38) |
| 1/4 дюйма | SS-4P-4M | 46,0 (1,81) | 14,2 (0,56) | |
| 3/8 дюйма | SS-4P-6M | 46,7 (1,84) | ||
| 1/2 дюйма | SS-4PM8 | 53,1 (2,09) | 19,1 (0,75) | |
| Наружная резьба типа SAE? | 1/4 дюйма, 7/16-20 | SS-4PST4 | 42,9 (1,69) | 9,7 (0,38) |
| 1/2 дюйма, 3/4-16 | SS-4PST8 | 46,0 (1,81) | 11,2 (0,44) | |
| Наружная резьба ISO? | 1/8 дюйма | SS-4PM2RT | 41,1 (1,62) | 9,7 (0,38) |
| Трубный обжимной фитинг Swagelok | 1/8 дюйма | SS-4P-2 | 46,7 (1,84) | 15,0 (0,59) |
| 1/4 дюйма | SS-4P-4 | 49,3 (1,94) | 17,5 (0,69) | |
| 3/8 дюйма | SS-4PS6 | 51,6 (2,03) | 19,1 (0,75) | |
| 1/2 дюйма | SS-4PS8 | 55,6 (2,19) | 22,4 (0,88) | |
| 6 мм | SS-4PS6MM | 49,3 (1,94) | 17,5 (0,69) | |
| 8 мм | SS-4PS8MM | 50,8 (2,00) | 18,3 (0,72) | |
| Патрубок | 1/4 дюйма | SS-4P-4T | 47,5 (1,87) | 16,0 (0,63) |
| 3/8 дюйма | SS-4P-6T | 49,3 (1,94) | 17,5 (0,69) | |
| 1/2 дюйма | SS-4PT8 | 54,6 (2,15) | 23,1 (0,91) | |
