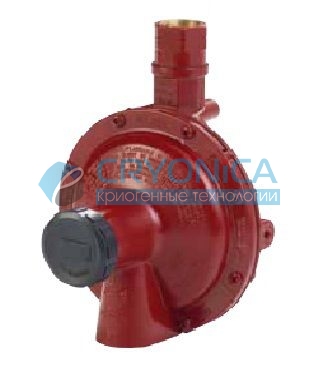

Регулятор обеспечивает точную регулировку первой ступени в двухступенчатых системах резервуаров-хранилищ. Эти регуляторы осуществляют газообразование в резервуарах емкостью до 1200 галлонов. Уменьшают давление в резервуаре до промежуточного избыточного давления 5-10 фунт. на кв. дюйм (0,689 бар). Также используют для подачи газа к горелкам высокого давления при применении, например, в промышленных печах или котлах. Также монтируются в установках с несколькими емкостями.

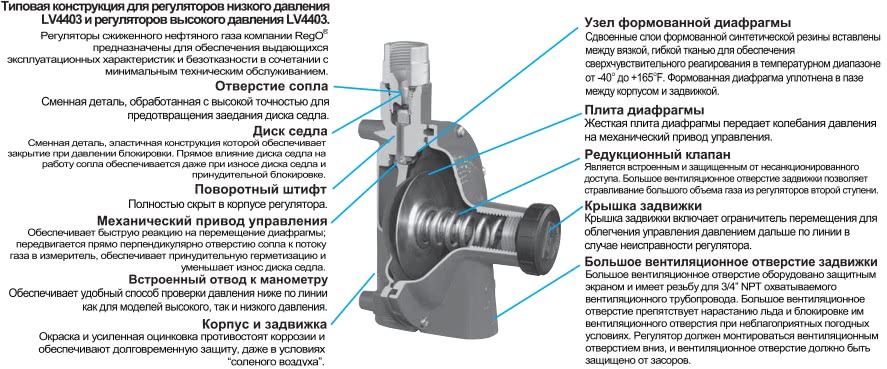

Преимущества
•
Имеет встроенный предохранительный клапан для дополнительной защиты
системы.
•
Большой вентиляционный клапан снижает вероятность блокировки, имеет разъем
3/4" F. NPT
для подключения стравливающей трубки.
•
Вентиляционный клапан размещен над впускным отверстием для минимизации
замерзания агента и загрязнения канала.
•
Специальная форма вентиляционного клапана предотвращает его замерзание при
правильной установке.
•
Седло и седельный диск может сниматься.
•
Прямой ход уменьшает износ диска.
•
Высокочувствительная к изменениям давления большая литая диафрагма.
•
Подключение манометра с резьбой 1/8" F. NPT.
•
Заглушки могут быть сняты с помощью торцевого шестигранного ключа
3/16".
•
Удлиненный рычаг для компенсации скачков давления на входе.
• Окрашен в ярко-красный цвет.
|

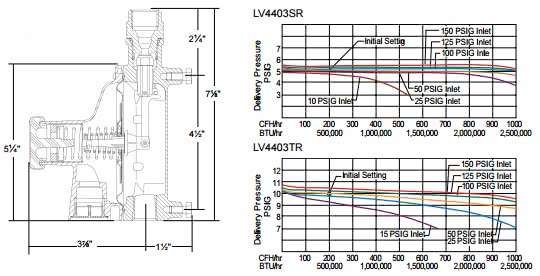

№ Детали |
Вход |
Выход |
Размер седла |
Фабричное давление настройки, PSIG (бар) |
Диапазон регулировки*, PSIG (бар) |
Предохранительный клапан |
Пропускная способность по пропану*, кг/час** |
|
LV4403SR4 |
½” F. NPT |
½” F. NPT |
¼” |
5 PSIG (0,345 Бар) |
1-5 PSIG (0,07-0,345 Бар) |
Есть |
55 (2 500 000 BTU/hr) |
|
LV4403TR4 |
10 PSIG (0,69 Бар) |
5-10 PSIG (0,345-0,69Бар) |
|||||
|
LV4403SR9 |
F.POL |
5 PSIG (0,345 Бар) |
1-5 PSIG (0,07-0,345 Бар) |
||||
|
LV4403TR9 |
10 PSIG (0,69 Бар) |
5-10 PSIG (0,345-0,69Бар) |
|||||
|
LV4403SR96 |
¾” F.NPT |
5 PSIG (0,345 Бар) |
1-5 PSIG (0,07-0,345 Бар) |
||||
|
LV4403TR96 |
10 PSIG (0,69 Бар) |
5-10 PSIG (0,345-0,69Бар) |
