Резервуар типа ТРЖК- 7У предназначен для хранения и транспортирования жидких кислорода, азота и аргона, а также заправки этими жидкостями различных систем и аппаратов.
Резервуар типа ТРЖК- 7У предназначен для хранения и транспортирования жидких кислорода, азота и аргона, а также заправки этими жидкостями различных систем и аппаратов.

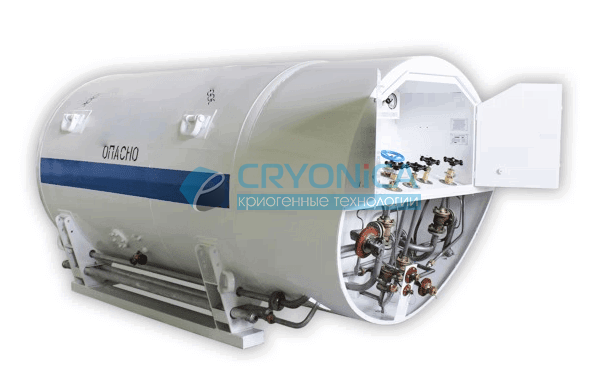

Устройство ТРЖК
1.наружный кожух испарителя;
2.внутренний резервуар с системой трубопроводов;
3.испаритель подъема давления;
4.арматурный шкаф с арматурой и КИП;
5.специальная рама для удобной погрузки/разгрузки.
ТРЖК оборудованы выходами для насоса и могут входить в состав газификационных установок, а также служить для наполнения агрегатов, газификаторов и емкостей.
Внутренняя ёмкость ТРЖК изготовлена из нержавеющей стали с системой трубопроводов для наполнения и опустошения цистерн. Сосуд установлен в кожухе на опорах и крепится к нему растяжками.
Пространство между кожухом и сосудом представляет отвакуумированную полость с теплоизоляционным материалом и адсорбентом для сохранения вакуума и минимизации теплопотерь.
Управление резервуарами осуществляется при помощи приборов и запорной арматуры, расположенных в арматурном шкафу
