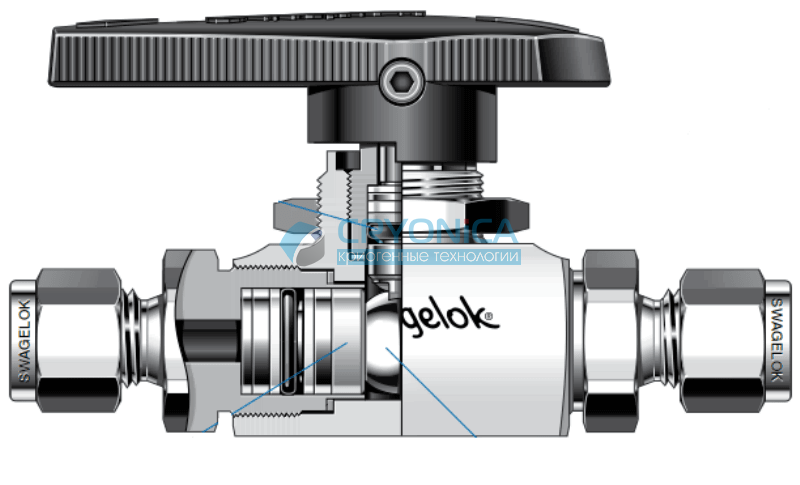

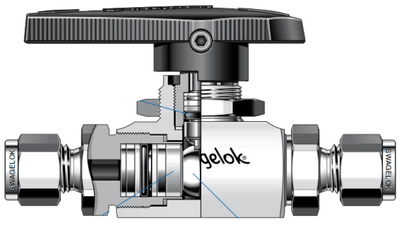

Универсальные шаровые краны серии SK

Name: Баллонные клапаны PN150 бар
Brand: Swagelok
Availability: InStock

• Рабочее давление до 413 бар (6000 фунтов на кв . дюйм, ман .) • Температура от −40 до 150°C (от −40 до 302°F) • Высокая пропускная способность и компактная конструкция • Торцевые соединения от 6 до 8 мм и от 1/4 до 3/8 дюйма • Конструкция из нержавеющей стали 316 Подробнее

Бренд: Swagelok

Артикул: 7187

Наличие: В наличии

Рейтинг: (0.0)

Распечатать

Описание Характеристики

Скачать тех. лист
Скачать опросный лист

Начиная с 1947 г. компания Swagelok проектирует, разрабатывает и производит высококачественные изделия для трубопроводных систем общего назначения и специализированных трубопроводных систем, отвечая растущим потребностям мировых отраслей промышленности.

• Рабочее давление до 413 бар (6000 фунтов на кв . дюйм, ман .)

• Температура от −40 до 150°C (от −40 до 302°F)

• Высокая пропускная способность и компактная конструкция

• Торцевые соединения от 6 до 8 мм и от 1/4 до 3/8 дюйма

• Конструкция из нержавеющей стали 316

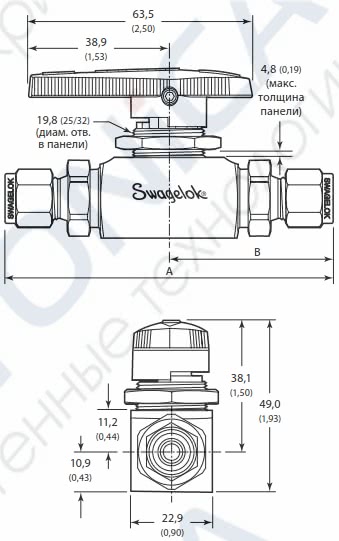

Торцевые соединения ?		Код заказа	C v	Габариты, мм (дюймы)
Тип	Размер	Код заказа	C v	Условный проход	A	B
Трубный обжимной фитинг Swagelok	1/4 дюйма	SS-4SKPS4	1,3	4,8 (0,188)	91,4 (3,60)	45,7 (1,80)
	3/8 дюйма	SS-4SKPS6	1,4		94,7 (3,73)	47,2 (1,86)
	6 мм	SS-4SKPS6MM	1,3		91,4 (3,60)	45,7 (1,80)
	8 мм	SS-4SKPS8MM	1,3		93,5 (3,68)	46,7 (1,84)
Внутренняя резьба NPT	1/4 дюйма	SS-4SKPF4	1,2		73,9 (2,91)	37,1 (1,46)
Внутренняя резьба ISO?	1/4 дюйма	SS-4SKPF4RT	1,2		73,9 (2,91)	37,1 (1,46)
Наружная резьба NPT	1/4 дюйма	SS-4SKPM4	1,1		82,0 (3,23)	41,1 (1,62)
Фитинг VCO с наружной резьбой?	1/4 дюйма	SS-4SKPVCO4	0,9		80,0 (3,15)	40,1 (1,58)

Указанные габариты соответствуют затяжке гаек на трубных обжимных фитингах Swagelok вручную. ? Краны серии SK можно заказать с двумя различными торцевыми соединениями. Чтобы получить информацию по размещению заказа, обратитесь к своему уполномоченному представителю компании Swagelok. ? См. ТУ ISO 7/1, BS EN 10226-1, DIN-2999 и JIS B0203. ? Фитинги VCO на кранах стандартной комплектации включают уплотнительные кольца из низкотемпературного фтороуглерода FKM.
