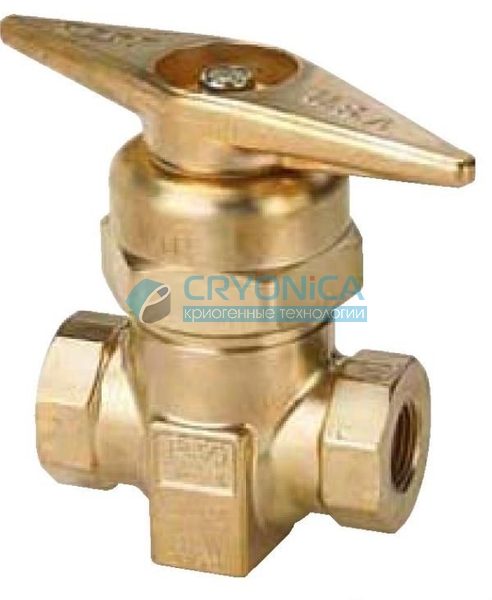

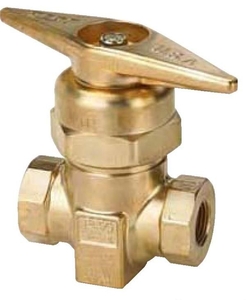

Латунные вентили REGO серии 9560 используются на панелях заполнения баллонов и всевозможных системах трубопроводов высокого давления. Вентиль имеет очень низкий рабочий момент под давлением для облегчения ручного управления.
Скачать опросный лист
Латунные вентили REGO серии 9560 используются на панелях заполнения баллонов и всевозможных системах трубопроводов высокого давления. Вентиль имеет очень низкий рабочий момент под давлением для облегчения ручного управления.
- Конструкция вентиля выполнена с винтовым механизмом, скрытым в корпусе, с невыдвижным шпинделем и кольцевым уплотнением для длительного срока службы.
- Все клапаны очищены для работы в среде кислорода по стандарту CGA G-4.1.
- 100% прохождение заводских испытаний
| Материалы | |
|---|---|
| Корпус, крышка, шток и фиксатор седла, кольца и шайба фиксатора седла штока | Латунь |
| Кольцевое уплотнение штока | витон |
| Шайба маховика | PTFE |
| Мягкое седло | Металлическое седло | Входные соединения | Выходные соединения | Высота А | Ширина B | Ширина маховика C |
|---|---|---|---|---|---|---|
| 9560А | 9560СА | ½" F.NPT | ½" F.NPT | 4,36" 6,19" для версии панельной сборки |
3,25" | 5,5" |
| 9560B | 9560СB | ¾" F.NPT | ¾" F.NPT | 5,27" | ||
| 9561R | 9561СR | 1"-11½" NPSM R.H. | 1"-11½" R.Н. шарнирное соединение с внутренней резьбой | |||
| 9561RL | 9561СRL | 1"-11½" NPSM R.H. | 1"-11½"NPS L.Н. шарнирное соединение с внутренней резьбой | |||
| 9561L | 9561СL | 1"-11½" NPSM L.Н. | 1"-11½" L.Н. шарнирное соединение с внутренней резьбой | |||
| 9563R | 9563СR | 1"-11½" NPSM R.H. | 1"-11½" NPSM R.H. | 3,79" | ||
| 9563L | 9563СL | 1"-11½" NPSM L.Н. | 1"-11½" NPSM L.Н. | 3,79" | ||
| 9560ASE | 9560CASE | .843-.847 | .843-.847 | 3,25" | ||
| 9560ВSE | 9560CВSE | 1.053-1.057 | 1.053-1.057 | 3,25" | ||
| 9560ВSE-В | 9560CВSE-В | 1.053-1.057 | 3/4" F.NPT | 3,25" |
