Это особый
тип запорного клапана, который в основном используется при транспортировке природного
газа по системам трубопроводов для надежной герметизации.
|

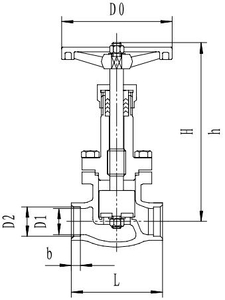

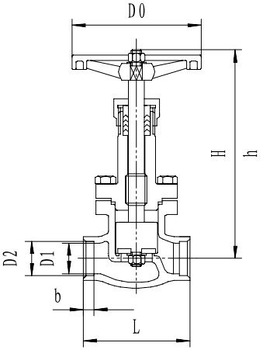

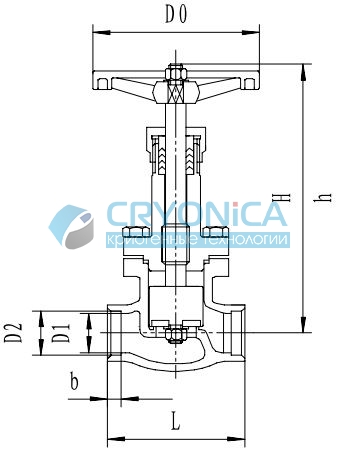

Артикул |
Проходное сечение, мм |
Размеры, мм Масса, кг |
Масса, кг |
||||||
|
H |
h |
L |
D0 |
D1 |
D2 |
b |
|||
|
T325A10 |
10 |
155 |
145 |
70 |
75 |
12 |
14,5 |
8 |
1,95 |
|
T325A15 |
15 |
155 |
145 |
70 |
75 |
15 |
18,5 |
8 |
2,05 |
|
T325A20 |
20 |
185 |
175 |
90 |
100 |
24 |
25,5 |
8 |
3,5 |
|
T325A25 |
25 |
185 |
175 |
90 |
100 |
26 |
32,5 |
8 |
3,7 |
|
T325A32 |
32 |
215 |
200 |
110 |
120 |
36 |
38,5 |
8 |
4,7 |
|
T325A40 |
40 |
215 |
200 |
110 |
120 |
42 |
45,5 |
8 |
4,85 |
|
T325A50 |
50 |
270 |
255 |
140 |
160 |
50 |
57,5 |
10 |
8,7 |
|
T325A65 |
65 |
270 |
255 |
170 |
200 |
66 |
70,5 |
15 |
9,6 |
|
T325A80 |
80 |
360 |
320 |
200 |
200 |
80 |
89,5 |
15 |
18,8 |
|
T325A100 |
100 |
360 |
320 |
220 |
240 |
100 |
108,5 |
15 |
24,2 |
