Сильфонные клапаны серии BLSV.
- Шаровая опора между верхней и нижней частью штока
- Плавный ход рукоятки
- отличная химическая стойкость
- Не вращающийся наконечник иглы
- Высокий ресурс работы
- Цельносварной сильфон
|

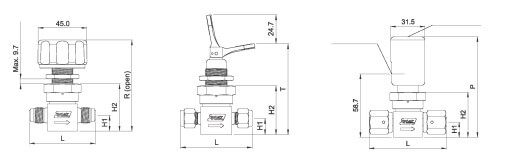

Тип подсоединения |
Кодировка |
Ду |
Размер подсоединения |
L |
H1 |
H2 |
R |
T |
P |
|
ZCR с наружней резьбой |
BLSV1VM-4 |
4,0 |
1/4’’ |
58,5 |
14,0 |
41,8 |
83,4 |
80,3 |
88,6 |
|
BLSV2VM-8 |
7,0 |
1/2’’ |
65,0 |
16,0 |
45,8 |
87,4 |
84,3 |
92,6 |
|
|
Трубные фитинги Hy-Lok |
BLSV1H-4 |
4,0 |
1/4’’ |
62,5 |
14,0 |
41,8 |
83,4 |
80,3 |
88,6 |
|
BLSV1H-6 |
4,0 |
3/8’’ |
65,5 |
14,0 |
41,8 |
83,4 |
80,3 |
88,6 |
|
|
BLSV2H-6 |
7,0 |
3/8’’ |
65,5 |
14,0 |
41,8 |
83,4 |
80,3 |
88,6 |
|
|
BLSV2H-8 |
7,0 |
1/2’’ |
71,1 |
14,0 |
41,8 |
83,4 |
80,3 |
88,6 |
|
|
ZCR с внутренней резьбой |
BLSV1VF-4 |
4,0 |
1/4’’ |
70,1 |
11,4 |
41,8 |
83,4 |
80,3 |
88,6 |
|
BLSV2VF-8 |
7,0 |
1/2’’ |
80,0 |
16,0 |
45,8 |
87,4 |
84,3 |
92,6 |
|
|
Приварные патрубки |
BLSV1BW-4 |
4,0 |
1/4’’ |
44,2 |
11,4 |
41,8 |
83,4 |
80,3 |
88,6 |
|
BLSV1BW-6 |
4,0 |
3/8’’ |
44,2 |
11,4 |
41,8 |
83,4 |
80,3 |
88,6 |
|
|
BLSV2BW-6 |
7,0 |
3/8’’ |
44,2 |
14,0 |
41,8 |
83,4 |
80,3 |
88,6 |
|
|
BLSV2BW-8 |
7,0 |
1/2’’ |
44,2 |
14,0 |
41,8 |
83,4 |
80,3 |
88,6 |
Технические параметры
|
Серия |
Ду, мм |
Коэффициент расхода Cv* |
Рабочее давление, бар |
Диапазон температур |
|
BLSV1 |
4,0 |
0,3 |
Круглая рукоятка: 34,4 бар Тумблер: 8,6 бар Нормально октрытый: 27,5 бар Нормарльно закрытый: 8,6 бар Открытый и закрытый: 27,5 бар |
–28°С…+93°С |
|
BLSV2 |
7,0 |
0,65 |
